Cables con aislamiento mineral de 750 V

Los cables con aislamiento mineral de 750 V pueden funcionar de manera estable en entornos continuos de alta temperatura de hasta 250 ℃, lo que los hace adecuados para operaciones de alta temperatura a largo plazo. En condiciones extremas de alta temperatura, como escenarios de incendio con temperaturas entre 950 ℃ y 1000 ℃, el cable puede mantener su integridad y proporcionar energía continua durante al menos 3 horas, proporcionando un valioso soporte energético para iluminación de emergencia, equipos contra incendios y sistemas de control críticos.

En situaciones de emergencia especiales o de corto plazo, su resistencia a la temperatura puede acercarse al punto de fusión de los conductores de cobre (1083 ℃), mientras que el material aislante inorgánico que utiliza tiene un punto de fusión de hasta 2800 ℃, superando con creces la temperatura de los incendios convencionales. Esto garantiza que el cable mantenga la integridad estructural y el funcionamiento normal durante las etapas inicial y de propagación de un incendio.

Ámbito de aplicación:

Los cables con aislamiento mineral de 750 V son adecuados para su uso en áreas densamente pobladas, incluidos sistemas de distribución de energía principales y secundarios, iluminación general, cableado interno de maquinaria y equipos, circuitos intrínsecamente seguros, iluminación de emergencia, fuentes de alimentación de respaldo de emergencia, líneas de control y transmisión de información y datos para equipos contra incendios y áreas potencialmente explosivas.

Principales lugares de aplicación

1) Edificios Públicos: Lugares de entretenimiento público; edificios de gran altura; hoteles y restaurantes; hospitales, escuelas, oficinas gubernamentales; salones conmemorativos nacionales y edificios históricos; bibliotecas, museos y salas de exposiciones; terminales de aeropuertos, estaciones de tren y puertos; edificios de despacho de energía y edificios de telecomunicaciones.

2) Ambientes de Alta Temperatura: Industria metalúrgica; industria del coque; industria de construcción naval; industria siderúrgica; industria del vidrio; Líneas de transmisión y distribución de energía en otros entornos de alta temperatura. 3) Sistemas a prueba de explosiones y áreas con riesgo de incendio: Industria petroquímica; refinerías de petróleo, gasolineras y depósitos de petróleo; industria de pinturas y pigmentos; industria química; centrales nucleares; plataformas petroleras marinas; estaciones de transmisión y compresión de gas natural y gas de carbón; industria farmacéutica; minería; industria militar

4) Ubicaciones subterráneas: Metros; almacenes subterráneos; túneles; plazas subterráneas

5) Centros de transporte y tráfico.

6) Estructuras de madera

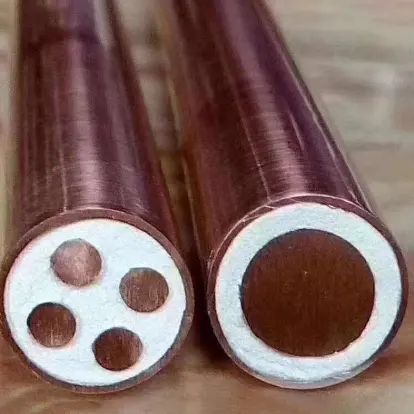

Estructura del producto

Los cables con aislamiento mineral están compuestos por un conductor de cobre, aislamiento mineral en polvo de óxido de magnesio y funda de cobre. Cuando los cables se utilizan en fábricas donde el cobre es corrosivo, se puede agregar una capa exterior de cloruro de polivinilo (PVC). En edificios o ubicaciones subterráneas donde la estética o la fácil accesibilidad son importantes para el cable, se puede añadir una funda exterior libre de halógenos y con baja emisión de humo.

Conductor: Cobre sólido, Clase 1 según IEC 60228.

Aislamiento: Está compuesto de polvo mineral de óxido de magnesio compactado y sus propiedades eléctricas cumplen con los requisitos de GB/T 13033.1/IEC 60702-1.

Funda metálica: Funda de cobre recocido, conforme a GB/T 13033.1/IEC 60702-1.

Funda no metálica: Fabricada en policloruro de vinilo o poliolefina de baja emisión de humos y libre de halógenos.

Parámetro de rendimiento

Este cable tiene una tensión nominal de 750V. En términos de rendimiento eléctrico, su aislamiento puede soportar una tensión de prueba de 2,5 kV durante 1 minuto sin sufrir averías; la temperatura de funcionamiento máxima permitida es 250 ℃. Mecánicamente, el radio de curvatura mínimo durante la instalación del cable es 24 veces el diámetro exterior del cable. Su resistencia al fuego cumple estrictamente con las normas IEC 60331-1, capaz de permanecer intacto tras 180 minutos de combustión continua en llama.

Además, el diámetro exterior y la elipticidad de la cubierta de cobre del cable cumplen con los requisitos de las normas GB/T 13033.1 e IEC 60702-1, con tolerancias específicas detalladas en las tablas correspondientes. La resistencia CC del conductor a 20°C cumple con los requisitos para el primer tipo de conductor en GB/T 3956, y la resistencia de la funda de cobre también cumple con la norma correspondiente. En cuanto a la resistencia de aislamiento, la resistencia de aislamiento entre los conductores y entre el conductor y la cubierta de cobre no es inferior a 1000 MΩ por kilómetro, lo que garantiza un rendimiento de aislamiento confiable durante el funcionamiento a largo plazo.

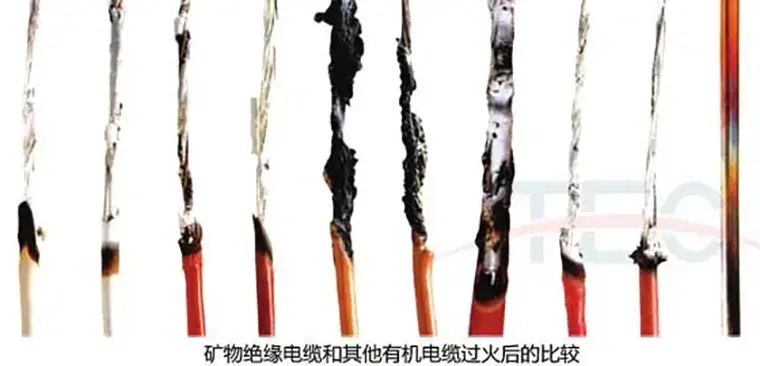

Comparación de ensayos de resistencia al fuego entre cables con aislamiento mineral y cables ordinarios:

Los cables con aislamiento mineral prácticamente no mostraron cambios después de la prueba de resistencia al fuego. Los cables con aislamiento orgánico exhibieron una carbonización evidente.

Características típicas de los cables con aislamiento mineral:

Vida útil de hasta 100 años;

● No combustible, no admite la combustión, no libera gases tóxicos y tiene energía de combustión nula;

● Temperatura de funcionamiento continuo de hasta 250 ℃, temperatura de funcionamiento a corto plazo de hasta 1083 ℃;

● Excelente resistencia al fuego; el cable se puede reutilizar después de un incendio;

● Con el cable se proporcionan terminales de cable y conectores intermedios, lo que mejora su confiabilidad de resistencia al fuego;

● El cable puede soportar temperaturas extremadamente altas, impactos de objetos que caen y sistemas de rociadores contra incendios durante un incendio;

● El cable se puede utilizar en ambientes de alta temperatura;

● Resistente al agua, a la humedad, al aceite y a la corrosión; rendimiento del cable sin envejecimiento y extremadamente estable;

● La funda metálica del cable se puede utilizar como circuito de puesta a tierra;

● Excelente resistencia mecánica y rendimiento de flexión, adecuado para estructuras complejas y espacios confinados;

● Alta capacidad de carga de corriente debido a la estructura única del cable;

● Diámetro exterior del cable pequeño, fácil instalación, bajo costo general, sin necesidad de protección de conductos;

● Buen rendimiento a prueba de explosiones y excelente resistencia a la radiación nuclear;

● Excelente rendimiento de blindaje electromagnético y compatibilidad electromagnética;

● Protector contra mordeduras de animales.

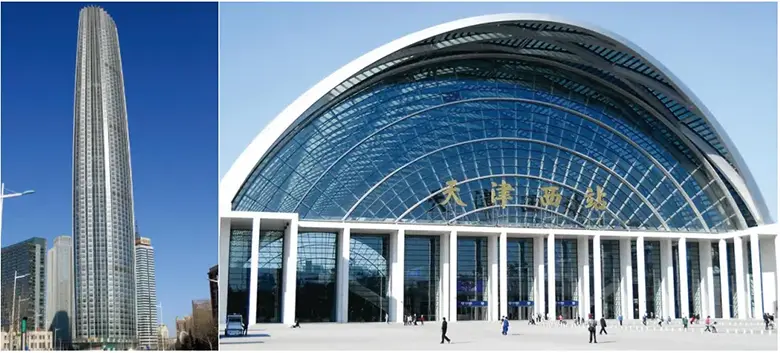

Escenarios de aplicación:

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
