El cable fotovoltaico con certificación TUV de Beida supera los desafíos ambientales externos. Al utilizar cobre libre de oxígeno estañado de alta pureza y un proceso de trenzado especial, cuenta con baja resistencia y excelente ductilidad, lo que reduce eficazmente la inestabilidad de la transmisión de energía y las fluctuaciones de corriente. El aislamiento y la funda están hechos de politetrafluoroetileno (PTFE) reticulado irradiado, conforme a estándares internacionales como IEC 62930 y EN 50618. Puede soportar diferencias extremas de temperatura de -40 ℃ a 120 ℃, al mismo tiempo que exhibe una fuerte resistencia a altas temperaturas, daños y corrosión ácida y alcalina. Después de las pruebas de envejecimiento de la lámpara, su tasa de retención de resistencia a la tracción cumple con los estándares, lo que le permite soportar un estricto monitoreo climático en desiertos, áreas de alto y bajo voltaje y regiones costeras.
Para satisfacer las demandas de alto rendimiento mecánico, los cables cuentan con un diseño de estructura protectora y aislamiento de doble capa, y algunos modelos están equipados con armadura de cinta de acero. Exhiben una excelente resistencia a la presión y al impacto, lo que los hace adecuados para diversos métodos de colocación, como entierro directo, instalación aérea e instalación de conductos, previniendo eficazmente daños en la construcción y la infestación de roedores. Todos los productos han pasado pruebas de retardo de llama y cumplen con los estándares de seguridad pertinentes. Producen una combustión baja en humo y libre de halógenos, evitando eficazmente la propagación del fuego y proporcionando una barrera de seguridad robusta para los sistemas fotovoltaicos.

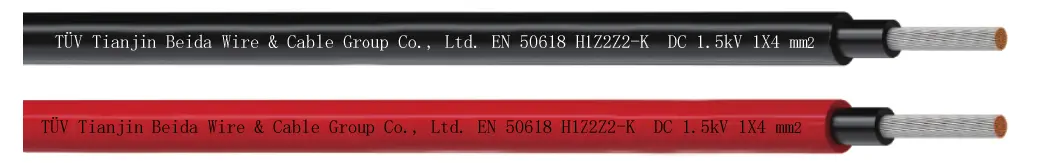

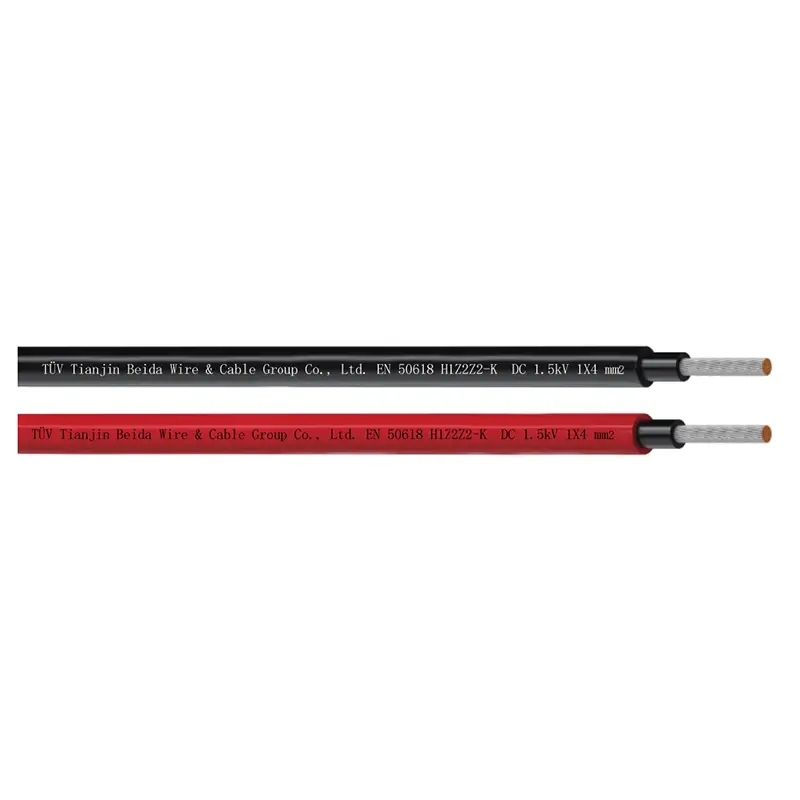

● EN 50618 (H1Z2Z2-K);
● PV-1F según 2PfG 1169/08.2007

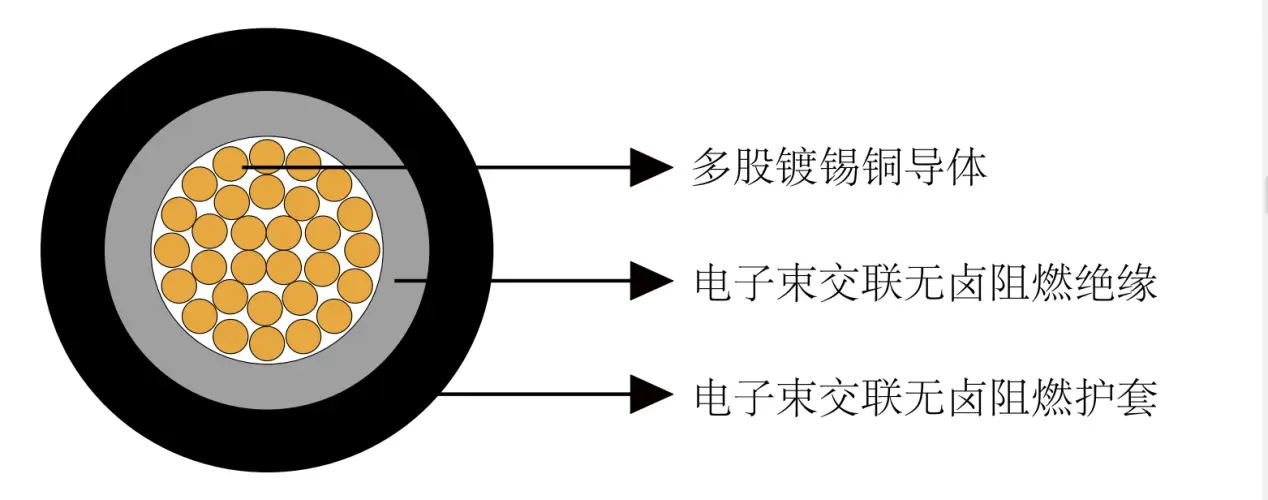

● Conductor: Conductor de cobre estañado trenzado según DIN VDE 0295 e IEC 60228 Clase 5
● Aislamiento: compuesto retardante de llama, libre de halógenos y reticulado por haz de electrones, negro
● Funda: Reticulada por haz de electrones, LSZH y compuesto retardante de llama, Negra y Roja.
● Tensión nominal Uo/U: 1/1 kV CA; 1,5/1,5 kV CC; Tensión CC máxima permitida: 1,8 kV CC (conductor/conductor, sistema sin conexión a tierra, circuito sin carga).
●Temperatura ambiente: -40℃~+90℃
●Temperatura máxima en el conductor: 120 ℃ (20000 h) según IEC/EN 60216-1, temperatura de cortocircuito: 250 ℃/5 s
●Prueba de resistencia térmica: Según EN60216-2 (índice de temperatura+120 ℃)
●Resistencia al calor húmedo: Según EN 50618, Tabla 2 con 85% de humedad (prueba según EN 60068-2-78)
●Radio de curvatura mínimo: 4XOD (fijo), 5XOD (flexible)
●Resistencia a la tracción y alargamiento del aislamiento y la cubierta: Cumple con los requisitos de EN 50618 y 2PfG 1169
● Período de uso previsto: 25 años
● Ovalidad: ≤15%
● Comportamiento contra incendios según EN50265-2-1, IEC 60332-1, baja emisión de humo según EN 61034-2 (transmitancia de luz ≥60%), libre de halógenos según EN 50525-1, Anexo B.
”Baja corrosividad de los gases según EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
No. de núcleos Nominal X Sección transversal |
No. de varamiento |
Diámetro nominal del conductor |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total nominal |
Nominal Peso |
|
N°X mm2 |
n/mm |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
|
1×2.5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
No. de núcleos Nominal X Sección transversal |
No. de varamiento |
Diámetro nominal del conductor |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total nominal |
Nominal Peso |
|
n X mm2 |
n/mm |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
|
1×2.5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Resistencia del conductor y capacidad de carga de corriente a 20 ℃
|
Sección transversal |
Resistencia máxima del conductor a 20 ℃ |
Resistencia máxima de aislamiento a 20 ℃ |
Máxima resistencia de aislamiento a 90 ℃ |
Capacidad de carga actual |
||
|
Un solo cable libre en el aire |
Cable único en superficies |
2 cables cargados adyacentes en superficies |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Coeficiente de conversión de temperatura de capacidad de carga actual
|
Temperatura ambiente C |
Factor de conversión |
|
hasta 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Factor de reducción por acumulación según IEC 60364-5-52, Tabla B.52-17
