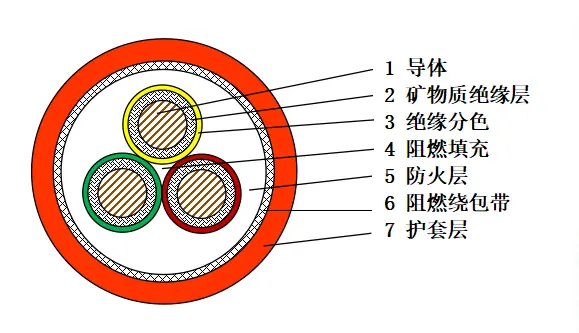

Comprender la construcción del cable BBTRZ
ElCables flexibles resistentes al fuego BBTRZestán diseñados con un diseño de múltiples capas que prioriza tanto la seguridad como la flexibilidad operativa. En el núcleo, los conductores de cobre trenzados proporcionan una excelente conductividad eléctrica al tiempo que mantienen la flexibilidad del cable. Alrededor del conductor hay una capa de aislamiento mineral, generalmente compuesta de óxido de magnesio o compuestos similares, que actúa como barrera principal contra la transferencia de calor[referencia:0]. Esta capa mineral es la que permite que el cable siga funcionando incluso cuando se expone a una llama directa.
Una funda exterior hecha de material libre de halógenos (LSZH) proporciona protección adicional contra daños mecánicos y factores ambientales. Esta funda está formulada para emitir humos tóxicos mínimos cuando se expone al fuego, lo que hace queCables flexibles resistentes al fuego BBTRZAdecuado para espacios cerrados como túneles, edificios de gran altura y sistemas de tránsito subterráneo. La combinación de aislamiento mineral y revestimiento LSZH da como resultado un cable que no sólo resiste el fuego sino que también contribuye a condiciones de evacuación más seguras durante emergencias.
Estándares de prueba y desempeño de resistencia al fuego
Una de las características definitorias de laCables flexibles resistentes al fuego BBTRZes su capacidad para mantener la integridad del circuito bajo estrés térmico extremo. Estos cables están diseñados para soportar temperaturas de hasta 1000 °C durante períodos prolongados, una métrica de rendimiento verificada mediante rigurosos protocolos de prueba[referencia:1]. Las pruebas estándar de resistencia al fuego, como las especificadas en IEC 60331, someten el cable a llamas directas mientras se mantiene una carga eléctrica continua. El diseño de BBTRZ cumple o supera consistentemente estos requisitos, asegurando que los sistemas críticos permanezcan operativos durante un incendio.
Más allá de la resistencia a las llamas, el cable también demuestra un rendimiento excelente en pruebas de choque mecánico y rociado de agua, que simulan condiciones de extinción de incendios del mundo real. El aislamiento mineral no se degrada ni se funde con el calor, lo que evita los cortocircuitos que suelen producirse con los cables poliméricos convencionales. Esta confiabilidad hace que elCables flexibles resistentes al fuego BBTRZuna solución confiable para iluminación de emergencia, bombas contra incendios y sistemas de evacuación en proyectos de infraestructura a gran escala.
Indicadores clave de desempeño
- Resistencia a la temperatura de la llama— hasta 1.000°C durante 180 minutos
- Integridad del circuito— mantiene el voltaje en condiciones de incendio
- Emisión de humo— baja toxicidad, oscurecimiento mínimo
- Resistencia al agua— funcional después de la activación de los rociadores
Ventajas de flexibilidad en instalaciones estrechas
Los cables tradicionales con aislamiento mineral, aunque resistentes al fuego, suelen ser rígidos y difíciles de tender en espacios reducidos. ElCables flexibles resistentes al fuego BBTRZaborde esta limitación mediante un proceso de trenzado cuidadosamente diseñado que preserve la flexibilidad sin comprometer la capa mineral protectora. Esta flexibilidad permite a los instaladores sortear obstáculos, atravesar conductos estrechos y dentro de gabinetes de equipos con un mínimo esfuerzo. El radio de curvatura mínimo del cable es significativamente menor que el de los cables MI convencionales, lo que reduce la necesidad de cajas de conexiones o accesorios de transición adicionales.
Esta flexibilidad de instalación se traduce directamente en plazos reducidos del proyecto y menor desperdicio de material. En proyectos de modernización, donde los caminos existentes a menudo están limitados, el cable BBTRZ se puede pasar a través de conductos existentes sin riesgo de dañar el aislamiento. La funda exterior también es resistente a la abrasión, lo que proporciona protección adicional durante las operaciones de tracción. Los informes de campo indican que los tiempos de instalación se pueden reducir hasta un 30 % en comparación con los cables MI rígidos, lo que convierte a la serie BBTRZ en una opción práctica tanto para construcciones nuevas como para trabajos de renovación.
Análisis comparativo con otros cables resistentes al fuego
Para apreciar plenamente la propuesta de valor de laCables flexibles resistentes al fuego BBTRZ, resulta útil comparar sus atributos con otros tipos de cables resistentes al fuego comunes. La siguiente tabla resume los diferenciadores clave entre varios criterios de rendimiento e instalación.
| Característica | BBTRZ Flexible | Cable MI estándar | PVC resistente al fuego |
|---|---|---|---|
| Temperatura máxima de funcionamiento | 1.000°C | 1.000°C | 250°C |
| Flexibilidad (radio de curvatura) | 6× diámetro del cable | 12× diámetro del cable | 8× diámetro del cable |
| Emisión de humo | Bajo (LSZH) | Cero (mineral) | Alto (halógeno) |
| Complejidad de instalación | Bajo | Alto | Medio |
| Aplicaciones típicas | Rascacielos, túneles, centros de datos | industriales, nucleares | edificio general |
La tabla destaca que, si bien los cables MI estándar ofrecen una resistencia a la temperatura similar, la variante BBTRZ proporciona una flexibilidad superior y una menor complejidad de instalación. Los cables de PVC resistentes al fuego, por el contrario, están limitados por su menor tolerancia a la temperatura y sus mayores emisiones de humo. Para proyectos donde tanto la seguridad contra incendios como la eficiencia de la instalación son prioridades, la serie BBTRZ ofrece una solución equilibrada que cumple con los requisitos más exigentes.
Mejores prácticas de instalación y manejo
La instalación adecuada es esencial para aprovechar plenamente los beneficios delCables flexibles resistentes al fuego BBTRZ. Los expertos de la industria recomiendan las siguientes pautas para garantizar un rendimiento y una longevidad óptimos.
- Preparación de cables— Pelar la funda exterior con cuidado para evitar mellar el aislamiento mineral. Utilice herramientas de pelado especializadas diseñadas para cables MI.
- Radio de curvatura— Mantener un radio de curvatura mínimo de 6 veces el diámetro del cable. Evite curvaturas pronunciadas que puedan comprometer la capa aislante.
- Terminación— Utilice kits de terminación aprobados que proporcionen sellado contra la humedad y alivio de tensión. La terminación adecuada es fundamental para evitar la entrada de humedad, que puede degradar el aislamiento mineral con el tiempo.
- Espaciado de soporte— Asegure el cable a los intervalos recomendados por el fabricante, normalmente cada 1,5 a 2 metros, para evitar combaduras y tensiones mecánicas.
- Pruebas— Después de la instalación, realice pruebas de continuidad y resistencia del aislamiento para verificar la integridad del sistema de cables. Documente todos los resultados de las pruebas para referencia futura.
El cumplimiento de estas prácticas garantiza que las propiedades resistentes al fuego del cable se conserven por completo durante toda su vida útil. ElCables flexibles resistentes al fuego BBTRZestán diseñados para ofrecer durabilidad, pero como todos los productos diseñados con precisión, se benefician de un manejo cuidadoso durante la instalación.
