Como fabricante profesional, el cable de alimentación BS 6346 de Beida adopta materiales avanzados de aislamiento y cubierta de PVC, con un diseño de armadura de alambre de acero, que puede resistir eficazmente la tensión y presión externas para garantizar un funcionamiento estable a largo plazo del cable. Los cables de alimentación BS 6346 ofrecen un alto nivel de seguridad y estabilidad, ya sea instalados dentro de edificios o enterrados directamente bajo tierra. Su diseño de conductor de cobre, cojín de PVC y armadura de alambre de acero permite que el cable resista la presión física en entornos complejos, garantiza el funcionamiento normal de los sistemas de energía y resuelve el problema de que los cables de alimentación tradicionales se dañan fácilmente en entornos hostiles.

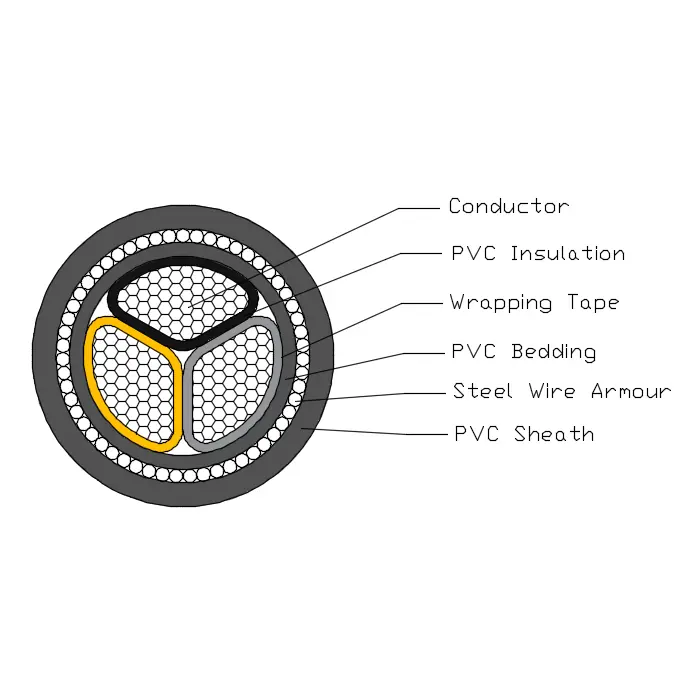

El cable de alimentación BS 6346 está compuesto por un conductor de cobre T1R, aislamiento de PVC, revestimiento de PVC, armadura de vertederos de acero y funda de PVC.
Conductor: Conductor de cobre macizo o aluminio, circular o perfilado, Clase 2 según BS EN 60228.
Aislamiento: PVC tipo GP8 según BS 7655-1.3
Color del núcleo: 1 núcleo: marrón o azul
2 núcleos: born, azul
3 núcleos: Borwn, negro, gris.
4 núcleos: azul, marrón, negro, gris.
5 núcleos: verde/amarillo, azul, marrón, negro, gris
Por encima de 5 coes: núcleos blancos con número negro
Ropa de cama: La ropa de cama será de material polimérico LSOH extruido consistente con la temperatura de funcionamiento del cable.
Armadura de alambres de acero: Cable unipolar: armadura de alambre de aluminio
Cable multinúcleo: armadura de alambre de acero
Funda exterior: La funda será de material de PVC extruido tipo TM1 especificado en BS 7655.
Tensión nominal: 600/1000kV
Tensión de prueba: 3,5 kV durante 5 minutos sin averías
Temperatura de trabajo: 0º C a +60 ºC
Temperatura de cortocircuito: +160 ºC
Radio de curvatura mínimo: 12* OD;
Retardante de llama: BS EN 60332-1-2

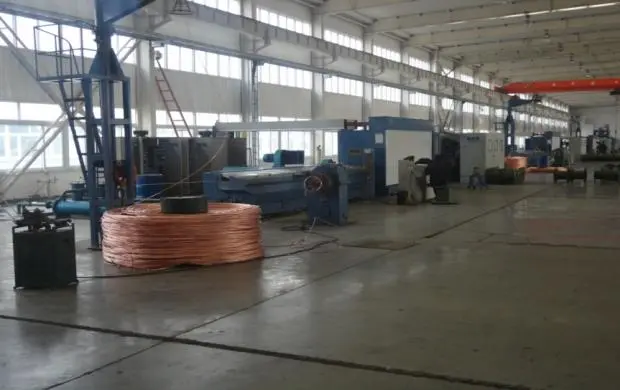

máquina de dibujo

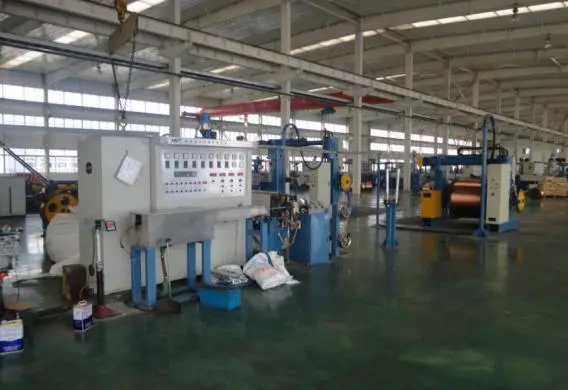

extrusora de aislamiento

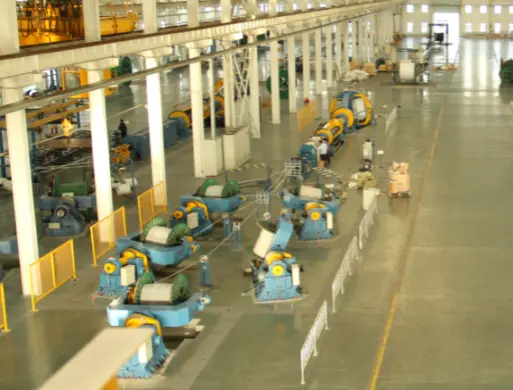

formador de cable

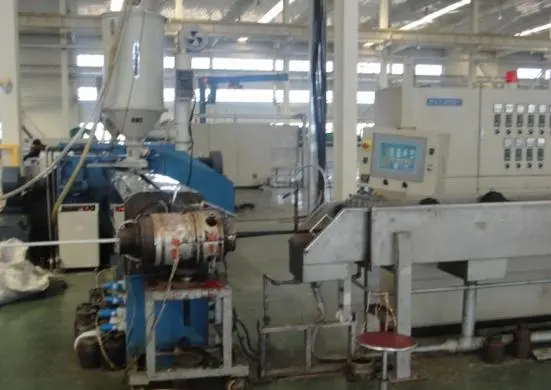

extrusora de vaina

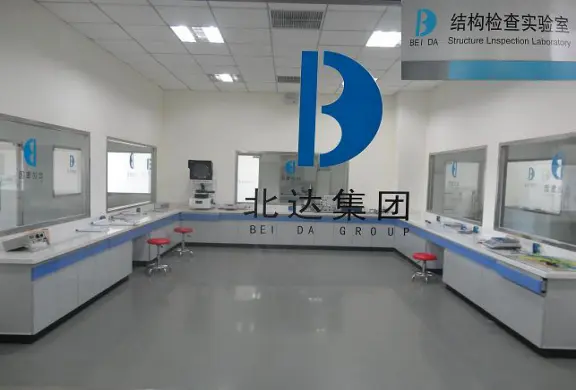

laboratorio de desempeño estructural y eléctrico
cámara de envejecimiento por calor
Capacidad de transporte de corriente en amperios (A)
|
Tensión nominal Cable de alimentación con aislamiento de PVC de 0,6/1 kV Capacidad de carga de corriente en amperios (A) Temperatura ambiente: en el aire: 40 ℃, en el suelo: 25 ℃ Temperatura del conductor: 70 ℃ Coeficiente de resistencia térmica del suelo: 1,0 k·m/W |
|||||||||
|
Tensión nominal Cable de alimentación con aislamiento de PVC de 0,6/1 kV Capacidad de carga de corriente en amperios (A) Temperatura ambiente: en el aire: 40 ℃, en el suelo: 25 ℃ Temperatura del conductor: 70 ℃ Coeficiente de resistencia térmica del suelo: 1,0 k·m/W |
|||||||||
|
Tipo |
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC |
|
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC |
||||||
|
Número de núcleo |
Núcleo único |
|
núcleos múltiples |
||||||
|
Área de sección transversal, mm2 |
en el aire |
en el suelo |
|
en el aire |
en el suelo |
||||
|
Cu |
Alabama |
Cu |
Alabama |
|
Cu |
Alabama |
Cu |
Alabama |
|
|
1.5 |
24 |
— |
29 |
— |
|
15 |
— |
19 |
— |
|
2.5 |
31 |
24 |
38 |
30 |
|
19 |
13 |
27 |
19 |
|
4 |
41 |
32 |
49 |
39 |
|
25 |
19 |
36 |
27 |
|
6 |
52 |
42 |
61 |
50 |
|
33 |
26 |
47 |
35 |
|
10 |
72 |
55 |
83 |
64 |
|
41 |
34 |
58 |
46 |
|
16 |
95 |
73 |
105 |
83 |
|
57 |
44 |
78 |
58 |
|
25 |
120 |
96 |
135 |
105 |
|
76 |
59 |
100 |
76 |
|
35 |
150 |
115 |
160 |
125 |
|
98 |
76 |
130 |
98 |
|
50 |
180 |
140 |
195 |
150 |
|
115 |
90 |
155 |
115 |
|
70 |
230 |
175 |
240 |
185 |
|
145 |
110 |
185 |
145 |
|
95 |
280 |
215 |
285 |
220 |
|
180 |
140 |
225 |
170 |
|
120 |
325 |
250 |
325 |
250 |
|
225 |
175 |
270 |
205 |
|
150 |
375 |
290 |
365 |
285 |
|
260 |
200 |
310 |
235 |
|
185 |
430 |
335 |
415 |
320 |
|
300 |
230 |
350 |
265 |
|
240 |
510 |
395 |
480 |
375 |
|
345 |
270 |
395 |
300 |
|
300 |
585 |
455 |
545 |
425 |
|
390 |
305 |
445 |
350 |
|
400 |
690 |
540 |
625 |
490 |
|
— |
— |
— |
— |
|
500 |
800 |
630 |
710 |
560 |
|
— |
— |
— |
— |
|
630 |
920 |
740 |
810 |
645 |
|
— |
— |
— |
— |
|
Nota: La armadura de los cables unipolares está hecha de materiales no magnéticos. |
|||||||||
Detalles de empaquetado:
Está determinado por la cantidad y los requisitos que compre. Se puede negociar.
Puerto: Puerto de Tianjin
Entrega: Por mar, por aire, por expreso.
GB/T 5023.5-2008
GB/T 19666-2019
