Este cable de alimentación estándar BS 5467 está bien diseñado y es completamente funcional, adecuado tanto para líneas de suministro de energía como de control, y proporciona una solución de transmisión de energía estable y confiable para diversas aplicaciones industriales y civiles. Su exclusiva armadura de alambre de acero es un punto destacado. Este diseño no solo mejora la resistencia mecánica del cable, permitiéndole soportar fuerzas de tracción y compresión y resistir eficazmente daños físicos externos, sino que también mejora significativamente su durabilidad y vida útil, manteniendo un funcionamiento estable incluso en entornos hostiles.
El cable de alimentación BS 5467 de Tianjin Beida también cuenta con una excelente adaptabilidad ambiental. Ya sea para cableado interno en edificios de gran altura o proyectos subterráneos complejos, este cable lo maneja todo con facilidad. En el interior de los edificios, se integra perfectamente en varios estilos de decoración, ofreciendo tanto estética como practicidad; mientras que cuando está enterrado bajo tierra, su resistencia superior a la corrosión y al agua garantiza que el cable no se vea afectado por factores ambientales durante el entierro a largo plazo, proporcionando una transmisión de energía continua y estable.

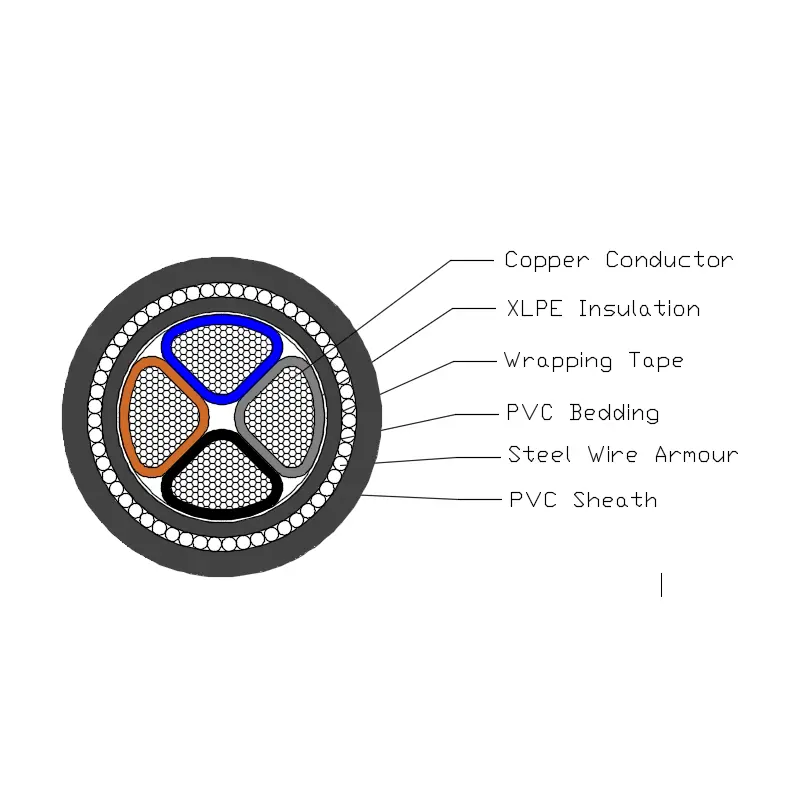

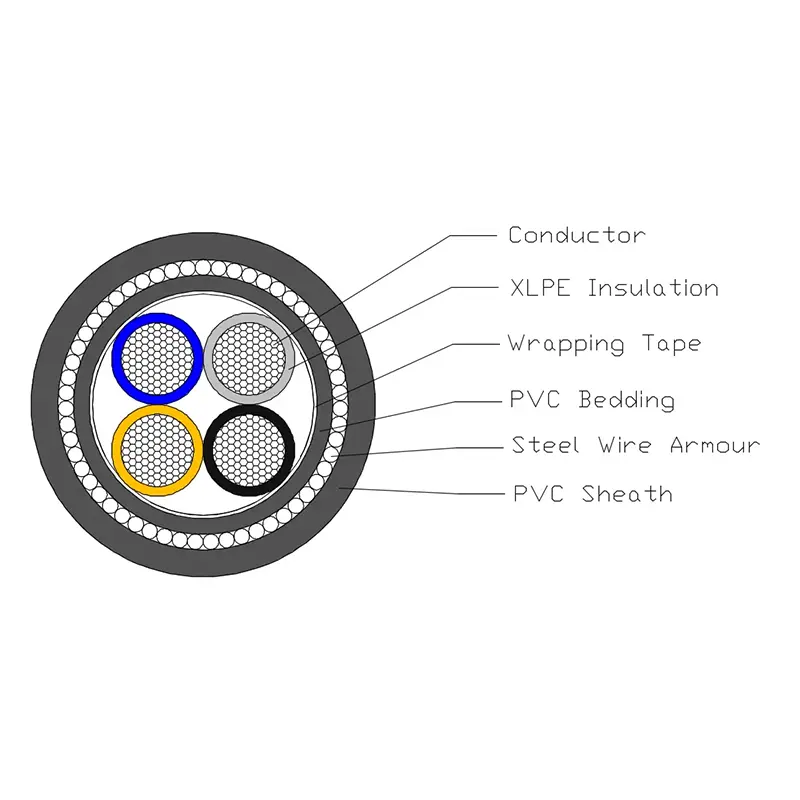

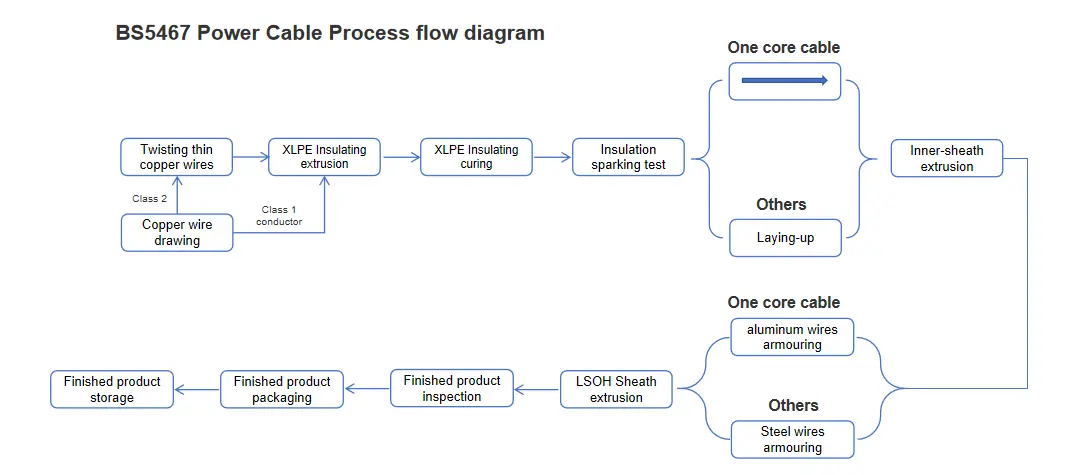

El cable de alimentación SWA con revestimiento de PVC y aislamiento XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE, revestimiento de PVC, armadura de vertederos de acero y funda de PVC.
Conductor: Conductor de cobre macizo o aluminio, circular o perfilado, Clase 2 según BS EN 60228.
Aislamiento: XLPE tipo GP8 según BS 7655-1.3
Color del núcleo: 1 núcleo: marrón o azul
2 núcleos: born, azul
3 núcleos: Borwn, negro, gris.
4 núcleos: azul, marrón, negro, gris.
5 núcleos: verde/amarillo, azul, marrón, negro, gris
Por encima de 5 coes: núcleos blancos con número negro
Ropa de cama: La ropa de cama deberá ser de material polimérico extruido consistente con la temperatura de funcionamiento del cable.

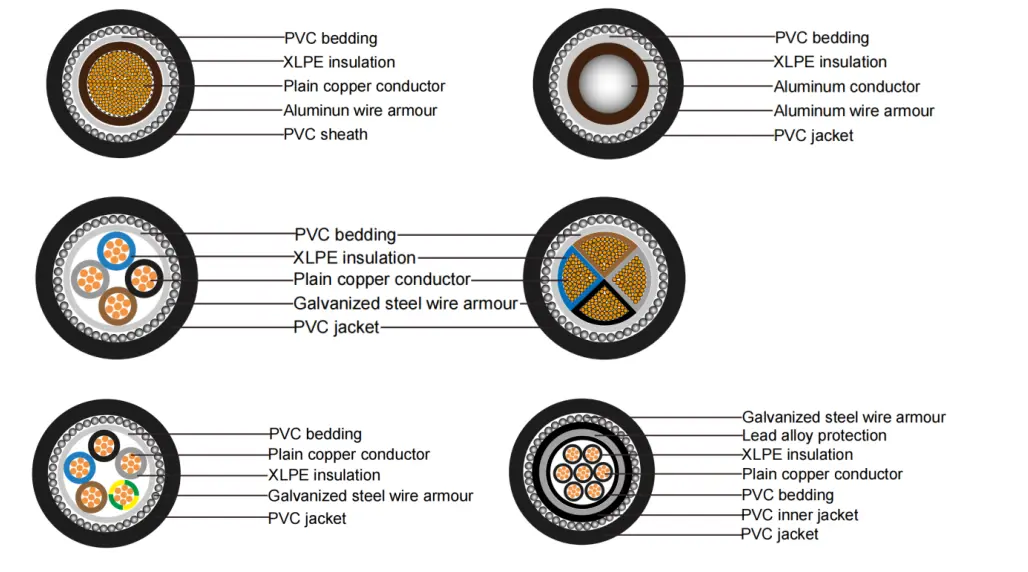

Armadura de alambres de acero: Cable unipolar: armadura de alambre de aluminio
Cable multinúcleo: armadura de alambre de acero
Funda exterior: La funda será de material de PVC extruido según el tipo 9 especificado en BS 7655-4.2.
El cable de alimentación BS 5467 posee parámetros de rendimiento físico y eléctrico claramente definidos. Su voltaje nominal se establece en dos niveles: 600 kV y 1000 kV, cumpliendo con los requisitos de voltaje en varios escenarios. En las pruebas de seguridad eléctrica, el producto resistió una tensión de prueba de 3,5 kV durante 5 minutos sin sufrir ninguna avería, lo que demuestra plenamente la fiabilidad de su rendimiento de aislamiento eléctrico. En cuanto a la adaptabilidad de la temperatura, este producto tiene un amplio rango de temperatura de funcionamiento y puede funcionar de manera estable en entornos de 0 ℃ a +90 ℃. Mientras tanto, su temperatura de cortocircuito puede alcanzar +250 ℃, lo que demuestra una excelente resistencia a altas temperaturas. Además, este producto posee una flexibilidad excepcional, con un radio de curvatura mínimo de 12 veces su diámetro exterior, lo que facilita la instalación y el cableado en diversos entornos complejos. En términos de retardo de llama, este producto cumple con la norma de clasificación de retardante de llama BS EN 60332-1-2, lo que reduce eficazmente el riesgo de incendio.
Pruebas de cables de rutina
Prueba de resistencia del conductor CC: Realice la prueba de resistencia del conductor CC a 20 ºC. El valor de resistencia de CC del conductor medido debe cumplir estrictamente con los requisitos pertinentes de la Sección 2 de la norma BS EN 60228.
Prueba de voltaje del cable eléctrico: Aplique un voltaje de 3500 V al cable durante 5 minutos. Durante este proceso, el cable no debería sufrir ninguna rotura.
Pruebas de muestreo
Inspección de la estructura del conductor: La estructura del conductor debe cumplir plenamente con los requisitos técnicos especificados en BS EN 60228.
Inspección dimensional: Las dimensiones del aislamiento, el revestimiento interior, la armadura del cable y la funda del cable deben cumplir con los requisitos específicos de la Tabla 3 de BS 5467.
Prueba de quemado de un solo cable: Los resultados de la prueba de quemado de un solo cable deben cumplir con los requisitos de BS EN 60332-1-2.
Prueba de tipo
Rendimiento del aislamiento: El rendimiento del aislamiento del cable deberá cumplir con los requisitos especificados en BS 7655-1-3.
Rendimiento del revestimiento interior: El rendimiento del revestimiento interior deberá cumplir con los requisitos pertinentes de la Cláusula 9.2 de BS 5467.
Rendimiento de la funda: El rendimiento de la funda deberá cumplir con los requisitos especificados en BS 7655-4-2.
Pruebas de compatibilidad: Los resultados de la prueba de compatibilidad deberán cumplir con los requisitos del Anexo C de BS 5467.
Prueba de contracción del aislamiento: La prueba de contracción del aislamiento deberá cumplir con los requisitos de la Cláusula 18.3 de BS 5467, y el método de prueba se realizará de acuerdo con BS EN 60811-502.
Prueba de contracción de la funda: La prueba de contracción de la funda deberá cumplir con los requisitos de la Cláusula 18.6 de BS 5467.
Prueba de resistencia al desgarro de la funda: La prueba de resistencia al desgarro de la funda deberá cumplir con los requisitos del Anexo D de BS 5467.
|
Máxima resistencia del conductor y la armadura. |
||||
|
para cable unipolar a 20 ℃ |
||||
|
Tipo |
Resistencia máxima a 20 ℃ |
|||
|
Área de sección transversal nominal del conductor |
Conductor |
Armadura de alambre de aluminio |
||
|
Cobre |
Aluminio |
Cables con conductor de cobre trenzado |
Cables con conductor de aluminio trenzado. |
|
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Máxima resistencia del conductor y la armadura. |
||||||
|
para cable de 2 a 5 hilos a 20 ℃ |
||||||
|
Tipo |
Resistencia máxima a 20 ℃ |
|||||
|
Área de sección transversal nominal del conductor |
Conductor |
Armadura de alambre de acero |
||||
|
Cobre |
Aluminio |
Cables con conductor de cobre trenzado |
||||
|
2 núcleos |
3 núcleos |
4 núcleos |
5 núcleos |
|||
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Capacidad de transporte de corriente en amperios (A)
|
Cable de alimentación con aislamiento XLPE de tensión nominal 0,6/1kV |
|||||||||
|
capacidad de carga de corriente en amperios (A) |
|||||||||
|
Temperatura ambiente: en el aire: 40 ℃, en el suelo: 25 ℃ |
|||||||||
|
Temperatura del conductor: 90 ℃ |
|||||||||
|
Coeficiente de resistencia térmica del suelo: 1,0 k·m/W |
|||||||||
|
Tipo |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Número de núcleo |
Núcleo único |
|
núcleos múltiples |
||||||
|
Área de sección transversal, mm2 |
en el aire |
en el suelo |
|
en el aire |
en el suelo |
||||
|
Cu |
Alabama |
Cu |
Alabama |
|
Cu |
Alabama |
Cu |
Alabama |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Nota: La armadura de los cables unipolares está hecha de materiales no magnéticos. |
|||||||||
Detalles de empaquetado:
Está determinado por la cantidad y los requisitos que compre. Se puede negociar.
Puerto: Puerto de Tianjin
Entrega: Por mar, por aire, por expreso.
