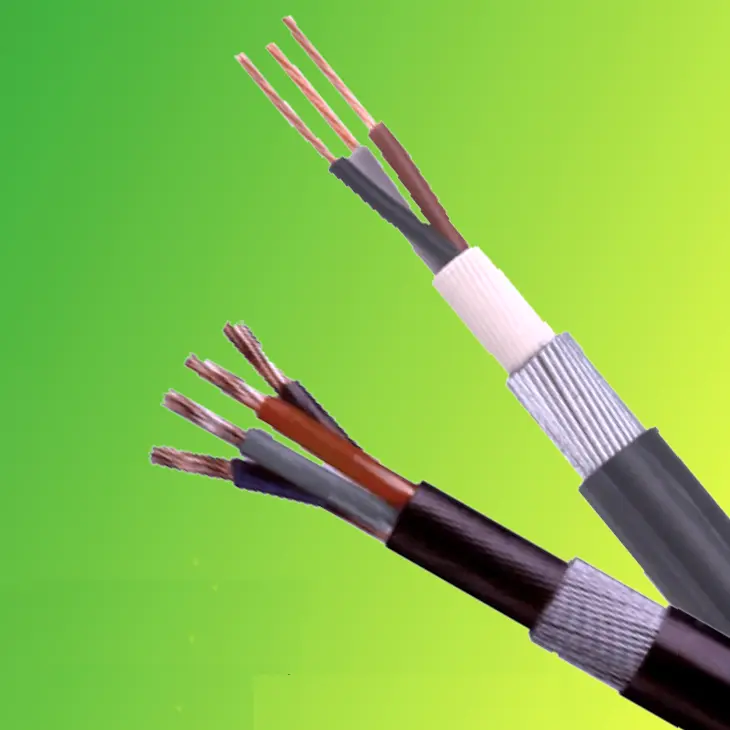

Cable de alimentación BS 6724

Para obtener precios directos de fábrica del cable de alimentación BS 6724, puede elegir a Beida como su proveedor. Este tipo de cable cumple con los estándares británicos y se puede utilizar para líneas de control y suministro de energía. El cable está protegido por una funda libre de halógenos y con baja emisión de humo. En caso de incendio, este cable produce muy poco humo y el humo no es tóxico. Es adecuado para su uso en áreas densamente pobladas y puede instalarse dentro de edificios o enterrarse directamente bajo tierra.

Enviar Consulta

Descripción del Producto

Beida es un proveedor profesional de cables y alambres en China. En términos de estructura del producto, nuestro cable de alimentación BS 6724 utiliza aislamiento de polietileno reticulado (XLPE) y una funda de poliolefina libre de halógenos y con baja emisión de humo, combinada con una capa de armadura de alambre de acero galvanizado, formando un sistema de protección de múltiples capas. La funda libre de halógenos y con baja emisión de humo tiene importantes ventajas de seguridad; cuando se expone al fuego, no solo libera cantidades extremadamente bajas de humo, lo que reduce el impacto del humo en la transmisión de la luz ambiental y garantiza la visibilidad de escape, sino que también produce humo no tóxico ni corrosivo, evitando lesiones secundarias y satisfaciendo plenamente las necesidades de seguridad de áreas densamente pobladas.

Los cables están disponibles en una variedad de especificaciones, desde un solo núcleo hasta 48 núcleos. Los conductores están fabricados de cobre recocido de alta calidad y ofrecen una excelente conductividad. La capa de aislamiento cuenta con una alta resistencia de aislamiento y ha sido sometida a pruebas de tensión soportada para garantizar un funcionamiento seguro. Ya sea para la transmisión de energía en plantas industriales, cableado en edificios de gran altura o distribución de energía en tuberías subterráneas, los cables de alimentación Tianjin Beida BS 5467 brindan soluciones confiables y construyen una barrera de seguridad sólida para la transmisión de energía con calidad profesional.

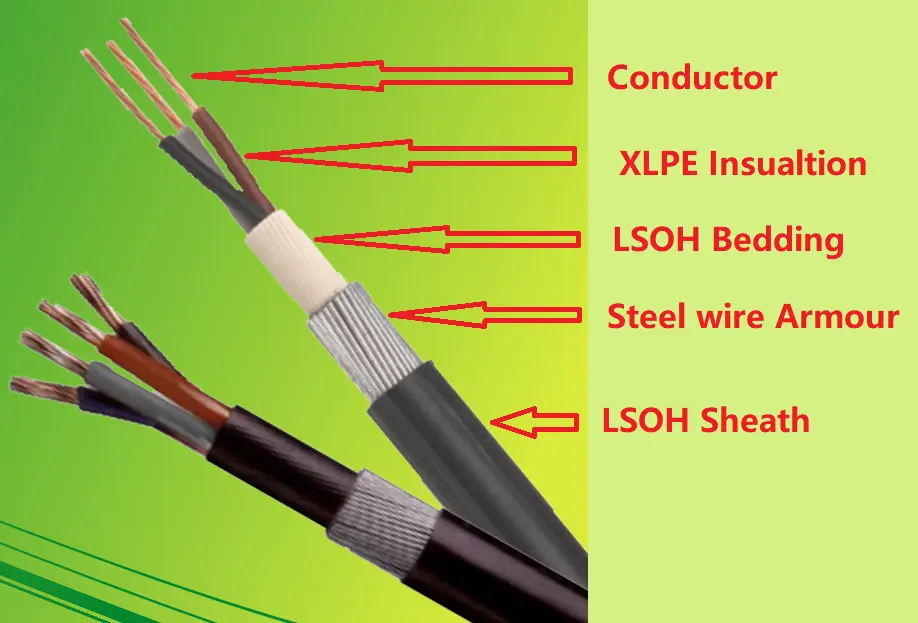

Estructura del producto

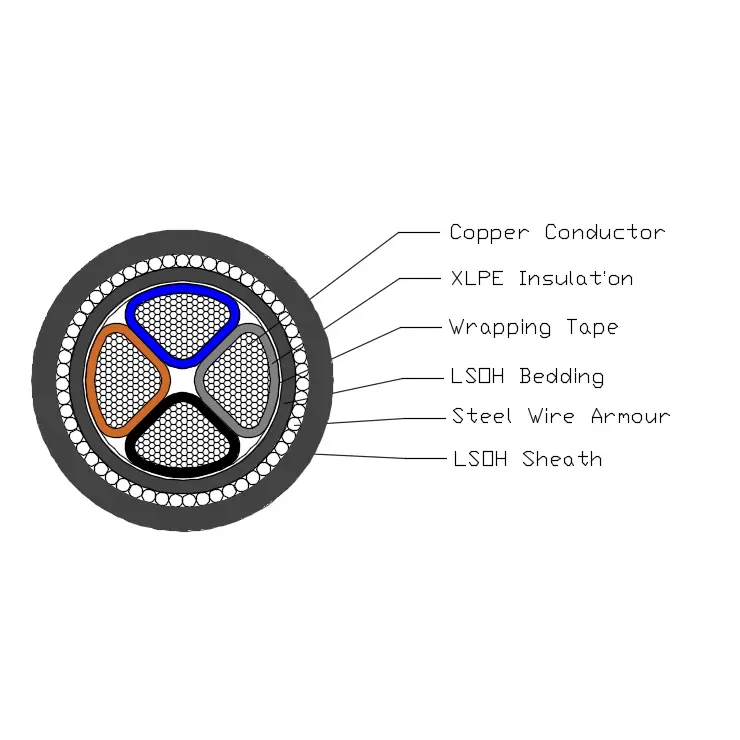

El cable de alimentación BS 6724 está compuesto por un conductor de cobre T1R, aislamiento XLPE, revestimiento de PVC, armadura de vertederos de acero y funda LSOH.

Conductor: Conductor de cobre macizo o aluminio, circular o perfilado, Clase 2 según BS EN 60228.

Aislamiento: XLPE tipo GP8 según BS 7655-1.3

Color del núcleo: 1 núcleo: marrón o azul

2 núcleos: born, azul

3 núcleos: Borwn, negro, gris.

4 núcleos: azul, marrón, negro, gris.

5 núcleos: verde/amarillo, azul, marrón, negro, gris

Por encima de 5 coes: núcleos blancos con número negro

Ropa de cama: La ropa de cama será de material polimérico LSOH extruido consistente con la temperatura de funcionamiento del cable.

Armadura de alambres de acero: Cable unipolar: armadura de alambre de aluminio

Cable multinúcleo: armadura de alambre de acero

Funda exterior: La funda será de material LSOH extruido especificado en BS 7655-6.1.

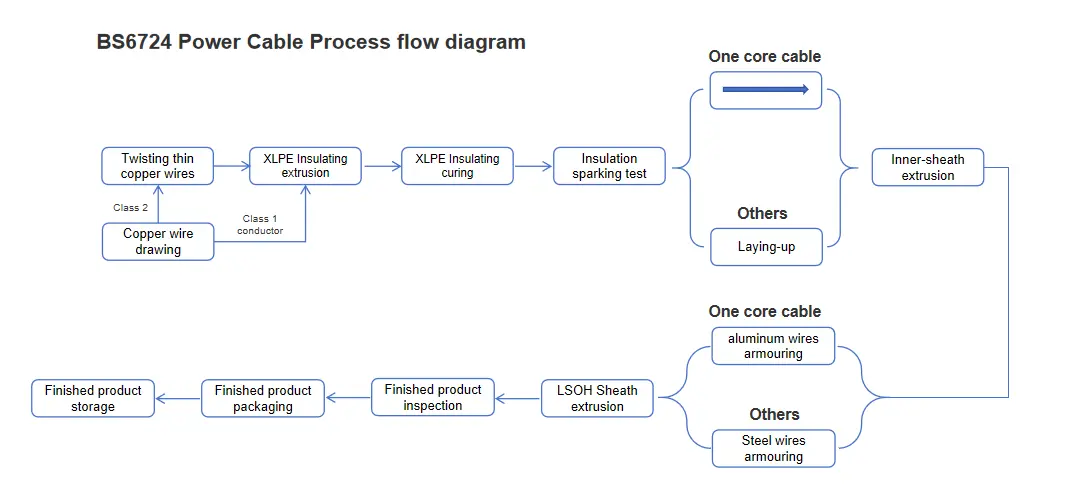

Diagrama de flujo del proceso

Parámetro de rendimiento

El cable de alimentación BS 6724 tiene un voltaje nominal de 600/1000 kV, lo que alivia fácilmente los requisitos operativos de alto voltaje de los vehículos. Soportó una rigurosa prueba de estrés de 5 minutos con un voltaje de 3,5 kV sin sufrir ninguna avería, lo que demuestra un rendimiento de aislamiento estable y fiable.

El producto tiene un amplio rango de temperatura de funcionamiento, de 0 ℃ a +90 ℃. Incluso en entornos de temperaturas extremadamente altas, puede soportar temperaturas de hasta +250 ℃ en condiciones de cortocircuito, lo que lo hace adecuado para diversas aplicaciones VGA.

Es extremadamente flexible, con un radio de curvatura mínimo de 12 veces su diámetro exterior, lo que permite un cableado flexible y sencillo, independientemente del espacio de instalación. Además, su nivel de emisión de luz cumple con los estándares BS EN 60332-1-2, su rendimiento libre de halógenos está certificado por IEC 60754 y EN 50267, y su densidad de humo cumple con los requisitos IEC 61034 y EN 50268, maximizando su seguridad y respeto al medio ambiente.

Tamaño de la estructura

Máxima resistencia del conductor y la armadura.
para cable unipolar a 20 ℃
Tipo	Resistencia máxima a 20 ℃
Área de sección transversal nominal del conductor	Conductor		Armadura de alambre de aluminio
Área de sección transversal nominal del conductor	Cobre	Aluminio	Cables con conductor de cobre trenzado	Cables con conductor de aluminio trenzado.
milímetros²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Máxima resistencia del conductor y la armadura.
para cable de 2 a 5 hilos a 20 ℃
Tipo	Resistencia máxima a 20 ℃
Área de sección transversal nominal del conductor	Conductor		Armadura de alambre de acero
	Cobre	Aluminio	Cables con conductor de cobre trenzado
	Cobre	Aluminio	2 núcleos	3 núcleos	4 núcleos	5 núcleos
milímetros²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Capacidad de transporte de corriente en amperios (A)

Cable de alimentación con aislamiento XLPE de tensión nominal 0,6/1kV
capacidad de carga de corriente en amperios (A)
Temperatura ambiente: en el aire: 40 ℃, en el suelo: 25 ℃
Temperatura del conductor: 90 ℃
Coeficiente de resistencia térmica del suelo: 1,0 k·m/W
Tipo	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Número de núcleo	Núcleo único				núcleos múltiples
Área de sección transversal, mm²	en el aire		en el suelo		en el aire		en el suelo
Área de sección transversal, mm²	Cu	Alabama	Cu	Alabama	Cu	Alabama	Cu	Alabama
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota: La armadura de los cables unipolares está hecha de materiales no magnéticos.

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
