Cable de alimentación no blindado con revestimiento de PVC y aislamiento XLPE

Los cables de alimentación no blindados con aislamiento de PVC y aislamiento XLPE están aislados con material XLPE, que tiene una excelente resistencia al calor, a la corrosión y a los golpes de corriente. En el duro entorno de trabajo, aún puede funcionar de manera estable para garantizar el funcionamiento seguro a largo plazo del sistema eléctrico. Productos con alta resistencia al daño mecánico, adecuados para necesidades ambientales complejas de las industrias energética, metalúrgica, petroquímica y otras. Ya sea que se trate de construcción urbana, tendido eléctrico subterráneo o transmisión de energía de alto voltaje para instalaciones industriales, Beida Power Cable brinda protección integral para su seguridad eléctrica.

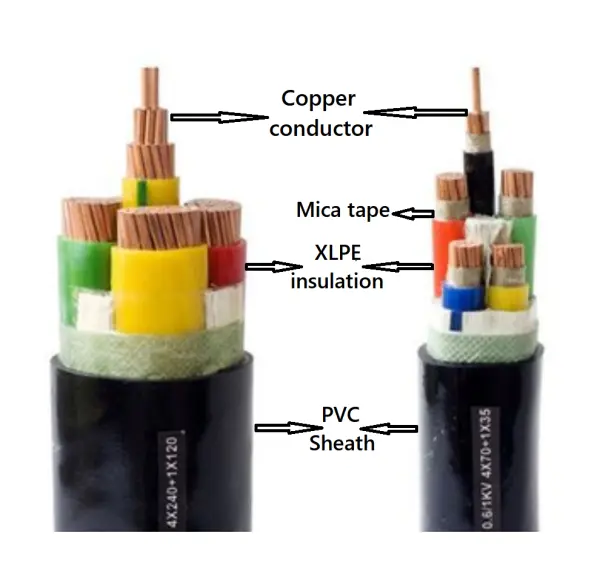

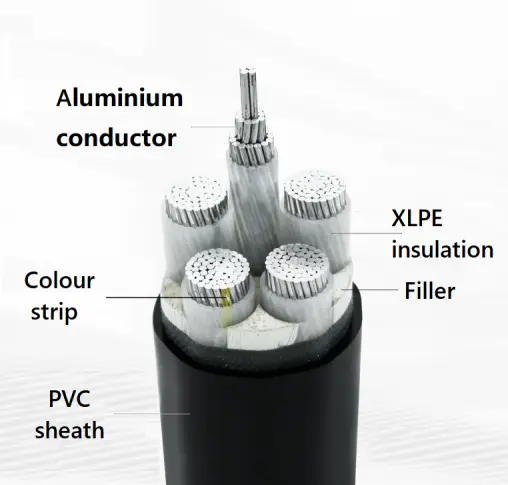

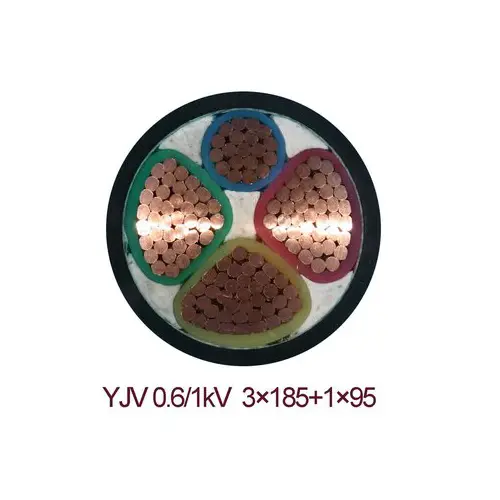

Estructura del producto

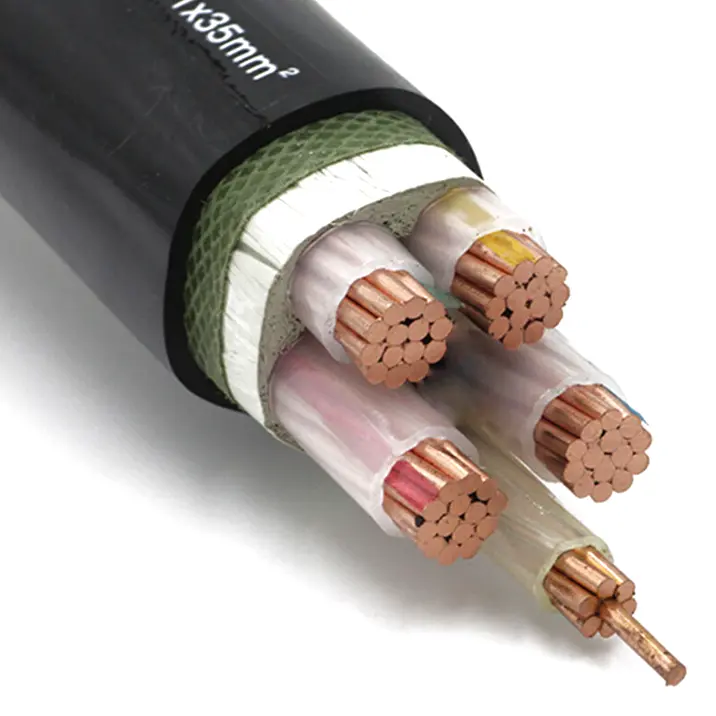

El cable de alimentación no blindado con revestimiento de PVC aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE y funda de PVC.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008, para un área de sección transversal no superior a 6 mm², una ronda sólida

Se puede utilizar un conductor, Clase 1 según IEC 60228 y GB/T 3956-2008.

Aislamiento: El espesor del aislamiento y las propiedades del material serán según IEC 60502 y GB/T 12706.

Color del núcleo: 1 núcleo: rojo, amarillo, verde, azul o negro

2 núcleos: rojo, azul o rojo, negro

3 núcleos: amarillo, verde, rojo o rojo, amarillo, azul

4 núcleos: amarillo, verde, rojo, azul o rojo, amarillo, azul, negro

5 núcleos: amarillo, verde, rojo, azul, negro o rojo, amarillo, azul, negro, verde

Por encima de 5 coes: núcleos blancos con número negro o

Funda exterior: El espesor de la funda y las propiedades del material serán según IEC 60502 y GB/T 12706.

Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Cable resistente al fuego: Se enrollarán dos capas de cinta de mica alrededor del conductor.

Diagrama de flujo del proceso

Aplicación del producto

Se utiliza para la distribución de energía urbana y para transmitir energía eléctrica de bajo voltaje.

Se utiliza en fábricas, minas y otros lugares para suministrar energía a equipos de maquinaria e instalaciones de iluminación.

En edificios residenciales y comerciales se utiliza para la distribución de electricidad dentro de la estructura, como iluminación, ascensores, enchufes, etc.

Precauciones

La temperatura de funcionamiento a largo plazo del cable no debe exceder los 90º C.

Durante un cortocircuito, la temperatura máxima del cable no debe superar los 250º C.

Los cables no deben usarse más allá del voltaje nominal.

Este tipo de cable no se puede enterrar directamente bajo tierra para su uso.

Los cables unipolares no se pueden colocar directamente en tubos metálicos magnéticos ni en bandejas portacables con tapa.

Los cables no deben utilizarse más allá de la tensión nominal.

Parámetro de rendimiento

Tensión nominal: 0,6/1 kV

Tensión de prueba: 3,5 kV durante 5 minutos sin averías

Resistencia del conductor: La resistencia del conductor a 20 ℃ deberá cumplir con IEC 60228 o GB/T 3956.

Temperatura de trabajo: -5º C a +90º C

Temperatura de cortocircuito: +250 ºC

Radio mínimo de flexión: 15* OD;

Radio mínimo de curvatura estática: 10* OD;

Retardante de llama: según IEC 60332 o GB/T 19666

Resistencia al fuego: según IEC 60331 o GB/T 19666.

Capacidad de transporte de corriente en amperios (A)

Postventa y servicios

1. Servicios técnicos: Tianjin Beida Group puede proporcionar los servicios técnicos necesarios según las demandas reales de los clientes, como orientación técnica sobre la selección de alambres y cables, tendido e instalación, pruebas in situ, etc.

2. Manejo de problemas de calidad: al recibir comentarios de los usuarios sobre los problemas de calidad de los alambres y cables eléctricos, BD Cable Group brindará una respuesta dentro de las 24 horas. Según la situación real en el sitio, ofreceremos soluciones a los problemas o enviaremos técnicos profesionales al sitio para manejar los problemas de calidad.

3. Mantenimiento o reemplazo de alambres y cables eléctricos: Durante el período de garantía de los alambres y cables eléctricos, si se produce algún problema de calidad debido a defectos de calidad del producto en los materiales, el diseño o el proceso de producción y fabricación de los alambres y cables, y estos problemas surgen durante el almacenamiento, tendido, instalación o uso normal, la empresa será responsable de la reparación o el reemplazo gratuitos.

4. Durante el proceso de transporte e instalación de los alambres y cables eléctricos, por cualquier daño a los cables causado por un uso inadecuado por parte de los usuarios (como rayones, abrasiones, radio de curvatura insuficiente que resulte en daños al aislamiento y la cubierta, y problemas de calidad debido al tendido de cables a baja temperatura, etc.), el Grupo Beida ayudará a los clientes a resolver estos problemas de calidad.

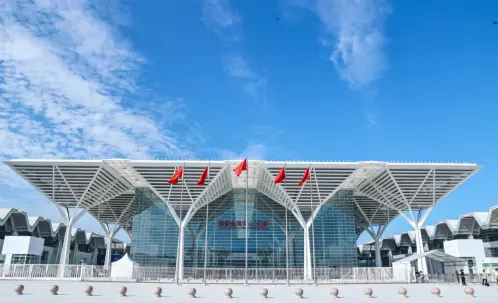

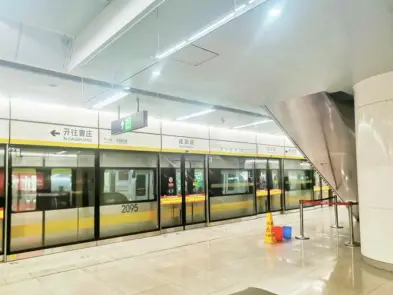

Casos sucesivos

Como cable de alimentación de alto rendimiento, el cable de alimentación no blindado revestido de PVC con aislamiento XLPE no solo cumple con los estándares nacionales de protección ambiental, sino que también su resistencia a altas temperaturas y resistencia a los rayos ultravioleta lo hacen especialmente adecuado para ambientes exteriores o de alta temperatura. Ya sea en un invierno frío o en un verano caluroso, este cable garantiza una transmisión estable de energía, mantiene un rendimiento excelente después de un uso prolongado, reduce la frecuencia de mantenimiento y reemplazo y, por lo tanto, reduce en gran medida el costo de operación. Además, el material de la funda de cloruro de polivinilo (PVC) tiene características de baja emisión de humo y libre de halógenos, lo que evita la generación de humo tóxico en caso de incendio, mejorando aún más la seguridad del entorno de uso.

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
