Cable de alimentación STA revestido de PVC con aislamiento XLPE

Basándonos en los 35 años de profundo cultivo de Tianjin Beida Cable Group en la industria del cable, lanzamos el cable de alimentación STA con revestimiento de PVC aislado XLPE, que puede considerarse la fortaleza del campo de transmisión de energía de bajo voltaje.

Como empresa de alta tecnología con una marca reconocida en China, certificación del sistema ISO y otras calificaciones autorizadas, Beida Group cuenta con el respaldo de equipos de prueba y producción avanzados internacionales y una inversión en I + D del 3,1 % del volumen de ventas anual, por lo que este cable blindado con cinta de acero tiene ventajas fundamentales incomparables.

Su material de aislamiento XLPE garantiza un excelente rendimiento eléctrico y resistencia al calor, cubierta de PVC con diseño de armadura de cinta de acero, para lograr una fuerte resistencia a la humedad, resistencia a la corrosión, resistencia al daño mecánico, tendido enterrado directo sin protección adicional, resuelve perfectamente el complejo de instalación de transmisión de energía de bajo voltaje, la mala adaptabilidad ambiental, los riesgos de seguridad y otros puntos débiles, para brindar a los clientes globales soluciones de transmisión de energía estables y confiables.

Los tipos de cables comunes son YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Estructura del producto

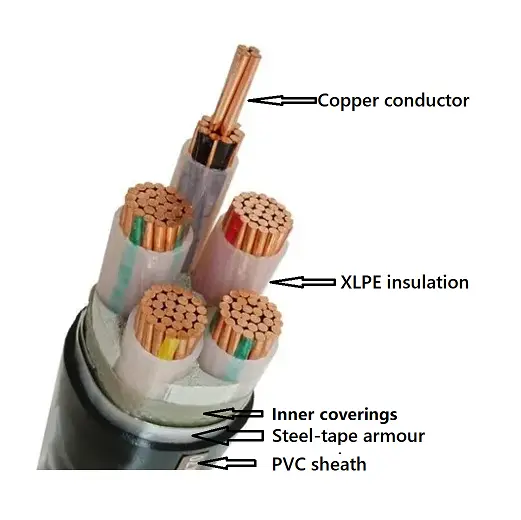

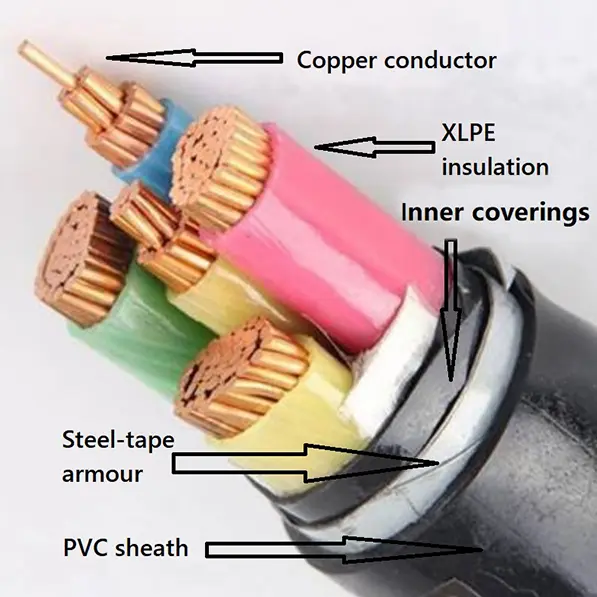

El cable de alimentación STA con revestimiento de PVC aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de cinta de acero y funda de PVC.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008, para un área de sección transversal no superior a 6 mm², una ronda sólida

Se puede utilizar un conductor, Clase 1 según IEC 60228 y GB/T 3956-2008.

Aislamiento: El espesor del aislamiento y las propiedades del material serán según IEC 60502 y GB/T 12706.

Color del núcleo: 1 núcleo: rojo, amarillo, verde, azul o negro

2 núcleos: rojo, azul o rojo, negro

3 núcleos: amarillo, verde, rojo o rojo, amarillo, azul

4 núcleos: amarillo, verde, rojo, azul o rojo, amarillo, azul, negro

5 núcleos: amarillo, verde, rojo, azul, negro o rojo, amarillo, azul, negro, verde

Más de 5 coes: núcleos blancos con número negro o cinta de diferente color

Revestimientos interiores: Los revestimientos interiores pueden ser extruidos o traslapados. Los materiales deberán ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante.

Armadura de cinta de acero: En los cables multipolares la armadura se aplicará sobre un recubrimiento interior que cumpla con doble cinta de acero. Los cables unipolares para uso en a.c. Los sistemas consistirán en cinta de acero no magnética.

Funda exterior: El espesor de la funda y las propiedades del material serán según IEC 60502 y GB/T 12706.

Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Cable resistente al fuego: Se enrollarán dos capas de cinta de mica alrededor del conductor.

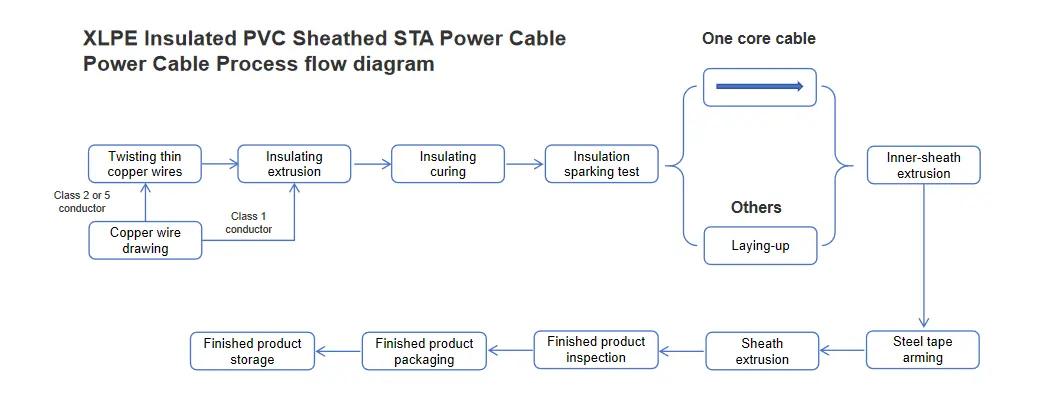

Diagrama de flujo del proceso

Aplicación del producto

Cable de alimentación blindado con cinta de acero revestido de PVC con aislamiento de polietileno reticulado, porque este cable con protección de cinta de acero es adecuado para redes de distribución o equipos industriales para transmisión de energía. Se puede enterrar directamente bajo tierra, se puede instalar en una zanja o puente para cables, el cable puede soportar una cierta presión, pero no puede soportar la tensión.

Condiciones de instalación del producto:

Temperatura ambiente de la instalación del cable Para cables con aislamiento de PVC o cubierta de PVC o cubierta retardante de llama libre de halógenos, la temperatura ambiente durante la instalación no debe ser inferior a 0 ℃.

Radio de curvatura mínimo para instalación de cables.

Parámetro de rendimiento

Tensión nominal: 0,6/1 kV

Tensión de prueba: 3,5 kV durante 5 minutos sin averías

Temperatura de trabajo: -0º C a +90 ºC

Temperatura de cortocircuito: +250 ºC

Capacidad de transporte de corriente en amperios (A)

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
