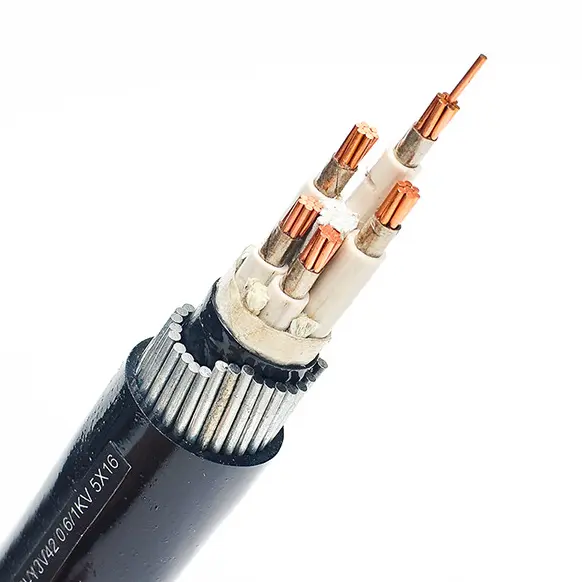

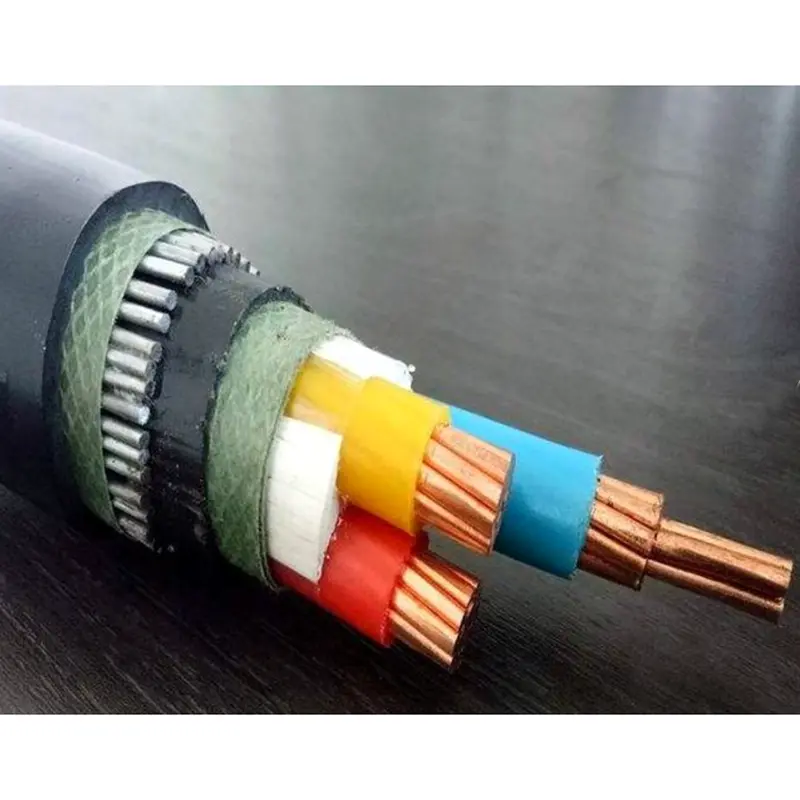

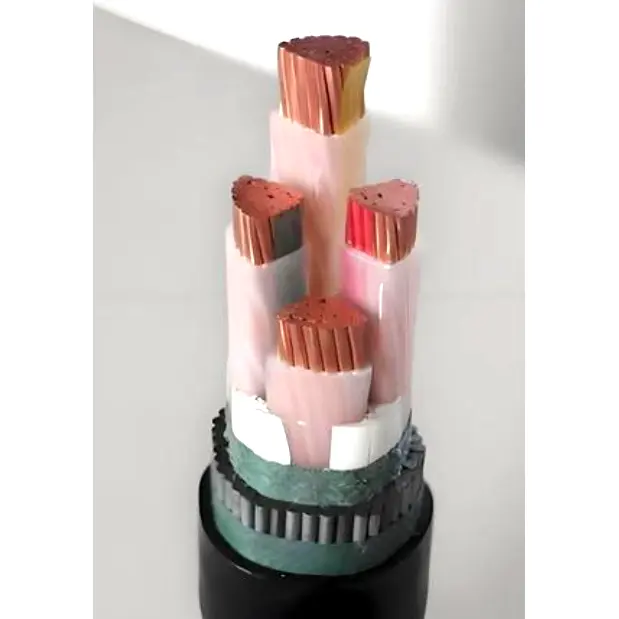

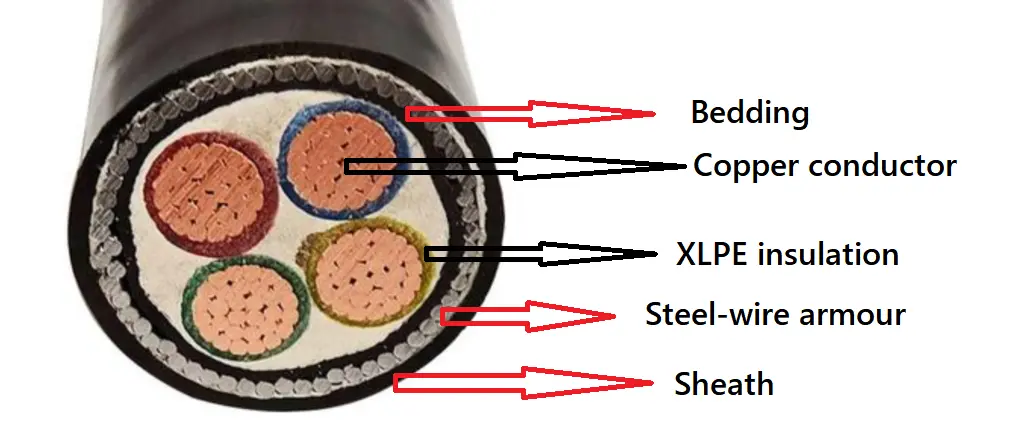

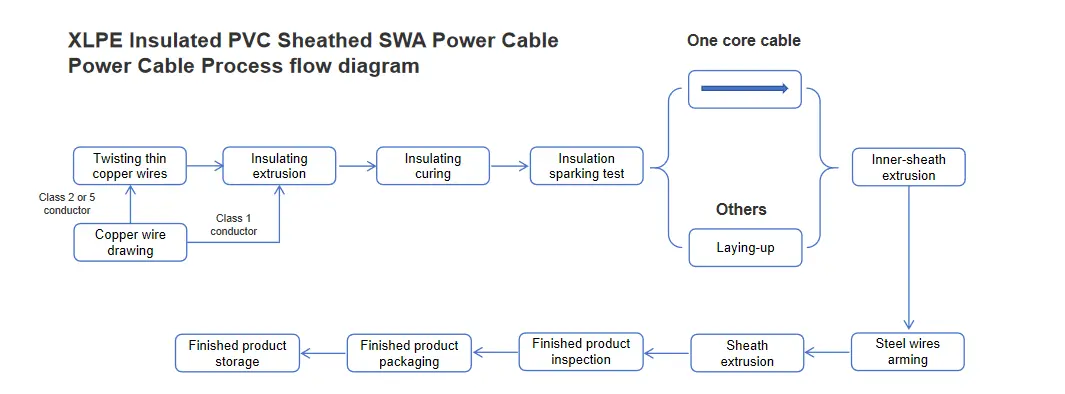

El cable de alimentación SWA con revestimiento de PVC aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de vertederos de acero y funda de PVC.
Los tipos de cables comunes son YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.
El cable de alimentación SWA con revestimiento de PVC aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de vertederos de acero y funda de PVC.
Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228
y GB/T 3956-2008, para un área de sección transversal no superior a 6 mm2, una ronda sólida
Se puede utilizar un conductor, Clase 1 según IEC 60228 y GB/T 3956-2008.
Aislamiento: El espesor del aislamiento y las propiedades del material serán según IEC 60502 y GB/T 12706.
Color del núcleo: 1 núcleo: rojo, amarillo, verde, azul o negro
2 núcleos: rojo, azul o rojo, negro
3 núcleos: amarillo, verde, rojo o rojo, amarillo, azul
4 núcleos: amarillo, verde, rojo, azul o rojo, amarillo, azul, negro
5 núcleos: amarillo, verde, rojo, azul, negro o rojo, amarillo, azul, negro, verde
Más de 5 coes: núcleos blancos con número negro o cinta de diferente color
Revestimientos interiores: Los revestimientos interiores pueden ser extruidos o traslapados. Los materiales deberán ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante.
Armadura de alambres de acero: En los cables multipolares, la armadura se aplicará sobre una cubierta interior que cumpla con los alambres de acero. Los cables unipolares para uso en a.c. Los sistemas estarán compuestos por alambres de acero no magnéticos.
Funda exterior: El espesor de la funda y las propiedades del material serán según IEC 60502 y GB/T 12706.
Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.
Cable resistente al fuego: Se enrollarán dos capas de cinta de mica alrededor del conductor.
Tensión nominal: 0,6/1 kV
Tensión de prueba: 3,5 kV durante 5 minutos sin averías
Temperatura de trabajo: -5º C a +90 ºC
Temperatura de cortocircuito: +250 ºC
Radio mínimo de flexión: 15* OD;
Radio mínimo de curvatura estática: 10* OD;
Prueba de cables:
1. Prueba de resistencia de CC del conductor: la resistencia de CC del conductor de 20 ºC debe cumplir con GB/T 3956-2008, IEC 60228.
2. Prueba de voltaje CA: 3,5 kV/5 min, sin averías.
Prueba de muestreo:
1. Inspección de la estructura del conductor: Deberá cumplir con los requisitos técnicos de GB/T 3956-2008, IEC 60228.
2. El tamaño del aislamiento, el revestimiento, la armadura de cinta de acero y la estructura de la funda deberán cumplir con los requisitos de GB/T 12706.1-2020, IEC 60502.1.
Prueba de elongación térmica:
Los procedimientos de muestreo y prueba deberán cumplir con las disposiciones de GB/T 2951.21-2008, IEC 60811-2-1, Capítulo 9, y los resultados deberán cumplir con las disposiciones de GB/T 12706.1-2020, IEC 60502.1.
Prueba de tipo:
La prueba de rendimiento físico y mecánico del aislamiento y la funda deberá cumplir con los requisitos de GB/T 12706.1-2020 e IEC 60502.1.
El rendimiento eléctrico deberá cumplir con GB/T 12706.1-2020, IEC 60502.1
La prueba de quemado de un solo cable deberá cumplir con GB/T 19666-2019, IEC 60332.
La prueba de retardo de llama del cable cumple con los requisitos de GB/T 19666-2019, IEC 60332.
La prueba de resistencia al fuego de los cables deberá cumplir con los requisitos de GB/T 19666-2019 e IEC 60331.
Capacidad de transporte de corriente en amperios (A)
|
Cable de alimentación con aislamiento XLPE de tensión nominal 0,6/1kV |
|||||||||
|
capacidad de carga de corriente en amperios (A) |
|||||||||
|
Temperatura ambiente: en el aire: 40 ℃, en el suelo: 25 ℃ |
|||||||||
|
Temperatura del conductor: 90 ℃ |
|||||||||
|
Coeficiente de resistencia térmica del suelo: 1,0 k·m/W |
|||||||||
|
Tipo |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Número de núcleo |
Núcleo único |
|
núcleos múltiples |
||||||
|
Área de sección transversal, mm2 |
en el aire |
en el suelo |
|
en el aire |
en el suelo |
||||
|
Cu |
Alabama |
Cu |
Alabama |
|
Cu |
Alabama |
Cu |
Alabama |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Nota: La armadura de los cables unipolares está hecha de materiales no magnéticos. |
|||||||||
Detalles de empaquetado:
Está determinado por la cantidad y los requisitos que compre. Se puede negociar.
Puerto: Puerto de Tianjin
Entrega: Por mar, por aire, por expreso.
