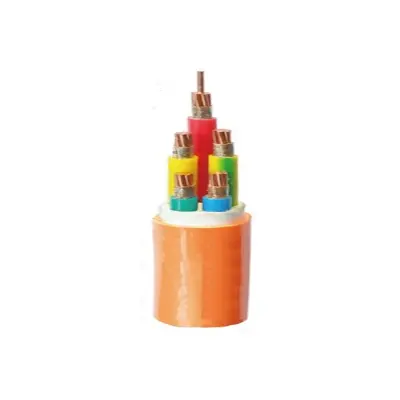

Los Cables Flexibles Resistentes al Fuego BBTRZ se utilizan como línea principal de suministro de energía desde la subestación (o sala de distribución principal) hasta el sistema de protección contra incendios, o en ubicaciones especiales y Clase I. Deben usarse como cables resistentes al fuego Clase A o como reemplazo para el uso a largo plazo de cables retardantes de llama sin halógenos y con bajo nivel de humo a 90 °C. Estos cables se utilizan en aplicaciones de instalación fija.

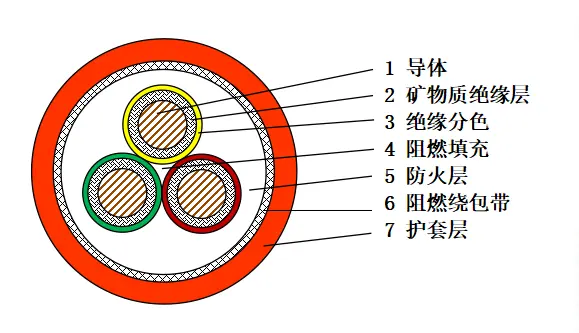

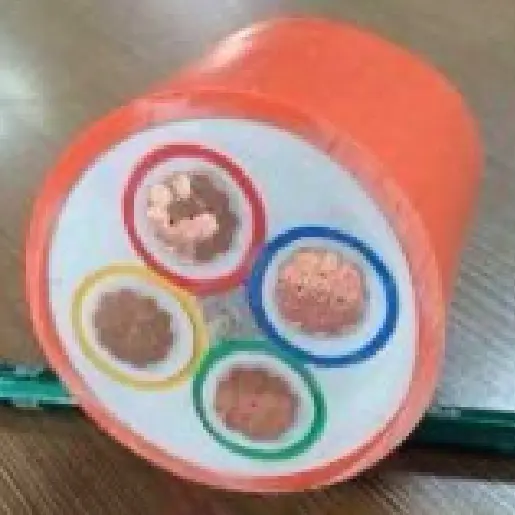

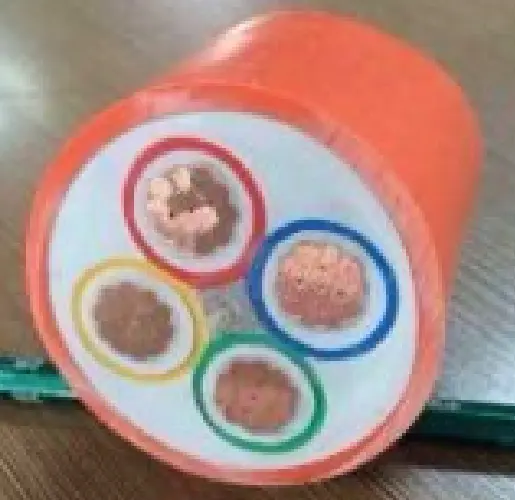

El diseño de la estructura del cable es meticuloso y profesional. La parte conductora utiliza el primer o segundo tipo de conductor de cobre recocido, que cuenta con una excelente conductividad y flexibilidad, satisfaciendo las necesidades de transmisión de energía de diversos escenarios.
La capa de aislamiento mineral utiliza cinta de mica envuelta resistente al fuego que, debido a sus propiedades únicas del material, puede prevenir eficazmente la propagación del fuego ante altas temperaturas o llamas, proporcionando una protección confiable contra incendios para el cable.
La capa aislante codificada por colores utiliza material aislante de polietileno reticulado, con varios métodos de codificación por colores. Se puede agregar colorante aislante, o se pueden usar cintas de colores, hilos de colores, etc., lo que facilita la identificación rápida y precisa de los circuitos durante la instalación y el mantenimiento de los cables.
En el proceso de llenado del cable, se utilizan materiales de relleno retardantes de llama en el centro para suprimir la propagación de la llama. Mientras tanto, se puede utilizar cinta adhesiva para unir los materiales de relleno y garantizar un relleno hermético y estabilidad estructural.
La capa resistente al fuego está formada por minerales y cintas envolventes. Primero, se extruye una capa de material mineral, que posee ventajas tales como resistencia al fuego, resistencia al fuego, resistencia a altas temperaturas y aislamiento térmico, sobre el núcleo cableado para construir una barrera contra incendios. La capa exterior está protegida por una cinta ignífuga enrollada alrededor para mejorar el efecto resistente al fuego y garantizar el funcionamiento seguro del cable en entornos extremos.
La funda está hecha de un material de poliolefina ignífugo, libre de halógenos y con bajo nivel de humo, que exhibe excelentes propiedades retardantes de llama y no produce humo nocivo durante la combustión, lo que reduce el daño al personal y al medio ambiente. La funda suele ser de color naranja o mandarina, lo que resulta llamativa y fácil de identificar. También puede ser de color negro a pedido para satisfacer las necesidades de diferentes escenarios de uso.
La tensión nominal de estos cables flexibles resistentes al fuego BBTRZ es de 0,6/1 kV. Durante la fase de prueba, se aplicó una tensión de prueba de 3,5 kV durante 5 minutos y no se produjo ninguna avería. El límite de temperatura de funcionamiento permitido a largo plazo del conductor del cable es de 90 ℃. Al tender el cable, la temperatura ambiente no debe ser inferior a 0 ℃. El radio de curvatura mínimo es 12 veces el diámetro exterior del cable (12*OD). La capa de aislamiento mineral está hecha de múltiples capas de cinta de mica con propiedades resistentes al fuego.
En cuanto a resistencia al fuego, este cable cumple con los requisitos tanto de las normas corporativas como de la IEC 60331-1, con una duración de combustión de hasta 180 minutos. En cuanto a la resistencia del conductor a 20ºC, debe cumplir con las especificaciones para conductores de cobre recocido Tipo 1 o Tipo 2 como se describe en GB/T 3956 e IEC 60228. En cuanto a la resistencia de aislamiento, la resistencia de aislamiento del cable no debe ser inferior a 100 MΩ·km a temperatura ambiente.
Además, el cable terminado debe someterse a una prueba de resistencia al fuego, siguiendo el método de prueba lo dispuesto en GB/T 19216.21. La temperatura de exposición al fuego se establece entre 950 y 1000 ℃, con una duración de 180 minutos, seguida de un período de enfriamiento de 15 minutos. Durante este período, el cable no debe presentar cortocircuitos ni circuitos abiertos.
|
recuento de núcleos |
1 |
2、3 |
4 |
5 |
3+1、3+2 |
4+1 |
|
sección transversal mm2 |
25～630 |
1,5~300 |
1,5~240 |
1,5~185 |
4~300 |
4～240 |

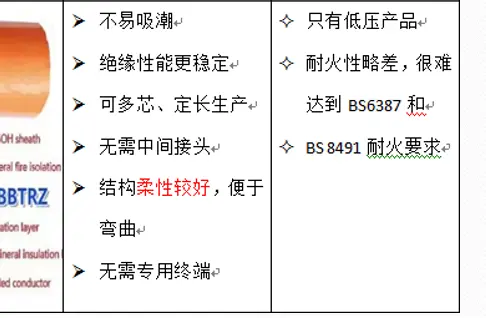

Ventajas y desventajas del cable flexible resistente al fuego BBTRZ frente al cable con aislamiento mineral BTTZ:
Ventajas:
El aislamiento del cable no es propenso a la absorción de humedad y tiene un rendimiento de aislamiento estable.
Se pueden producir múltiples núcleos en longitudes fijas, lo que reduce la cantidad de conectores intermedios en los cables.
La estructura es flexible, facilitando el doblado del cable y reduciendo la dificultad de tendido.
Los cables se pueden utilizar sin terminaciones dedicadas, lo que reduce el costo de los accesorios.
Desventajas: La resistencia al fuego es ligeramente inferior y no puede cumplir con los requisitos de BS 8491.
La temperatura máxima de funcionamiento es de 90 ℃, que no llega a los 250 ℃ de BTTZ
El nivel más alto de rendimiento de combustión puede cumplir con los requisitos de la Clase B1, pero no puede cumplir con los requisitos de la Clase A.

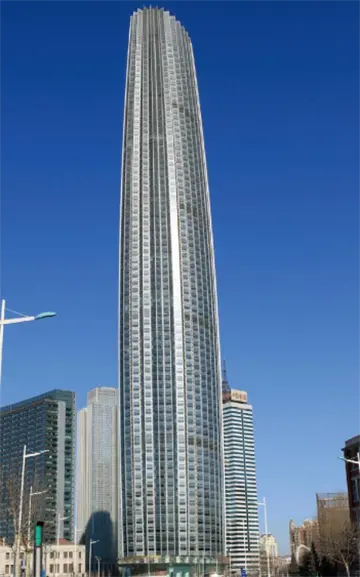

edificio de gran altura

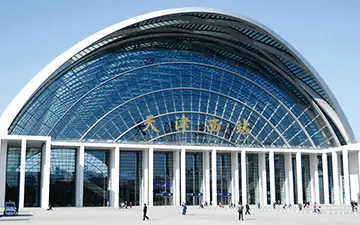

estación de tren
terminal del aeropuerto
lugares de interés histórico y belleza escénica
Detalles de empaquetado:
Está determinado por la cantidad y los requisitos que compre. Se puede negociar.
Puerto: Puerto de Tianjin
Entrega: Por mar, por aire, por expreso.
