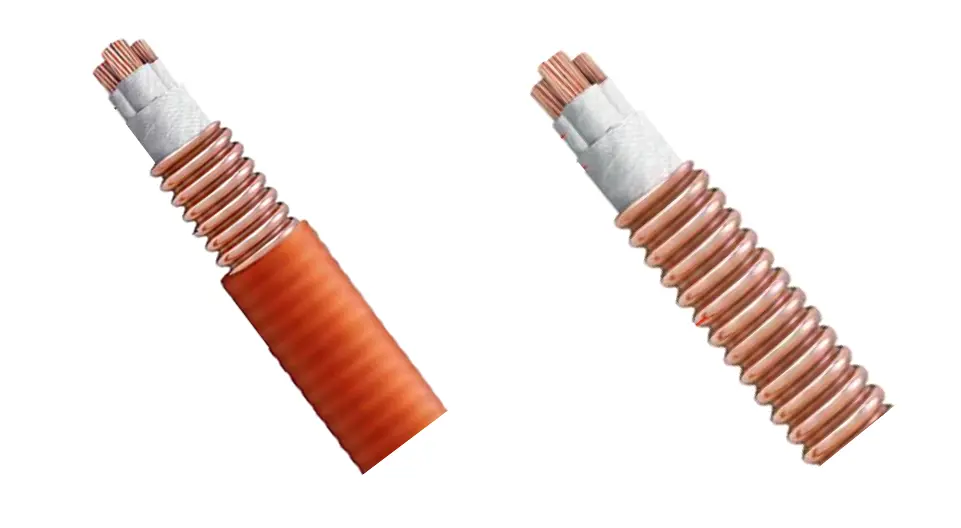

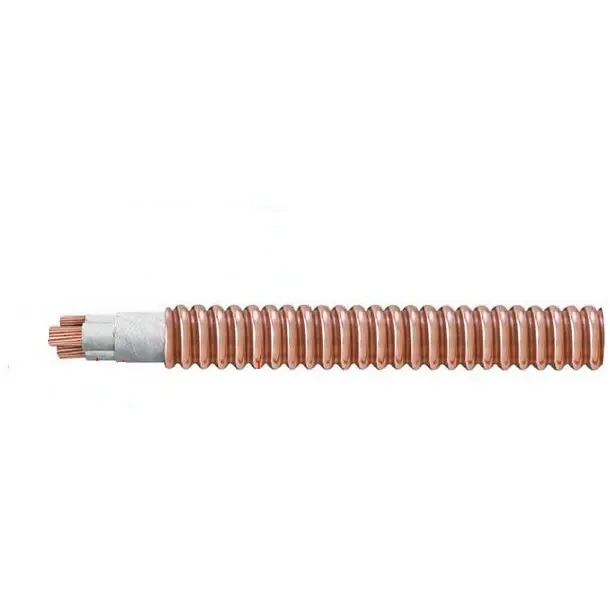

Cable de cobre corrugado ignífugo RTTZ

Elija Tianjin Beida como su fabricante y proveedor, elija una solución confiable de cable de cobre corrugado ignífugo RTTZ. Podemos ofrecer precios directos de fábrica.

Ámbito de aplicación:

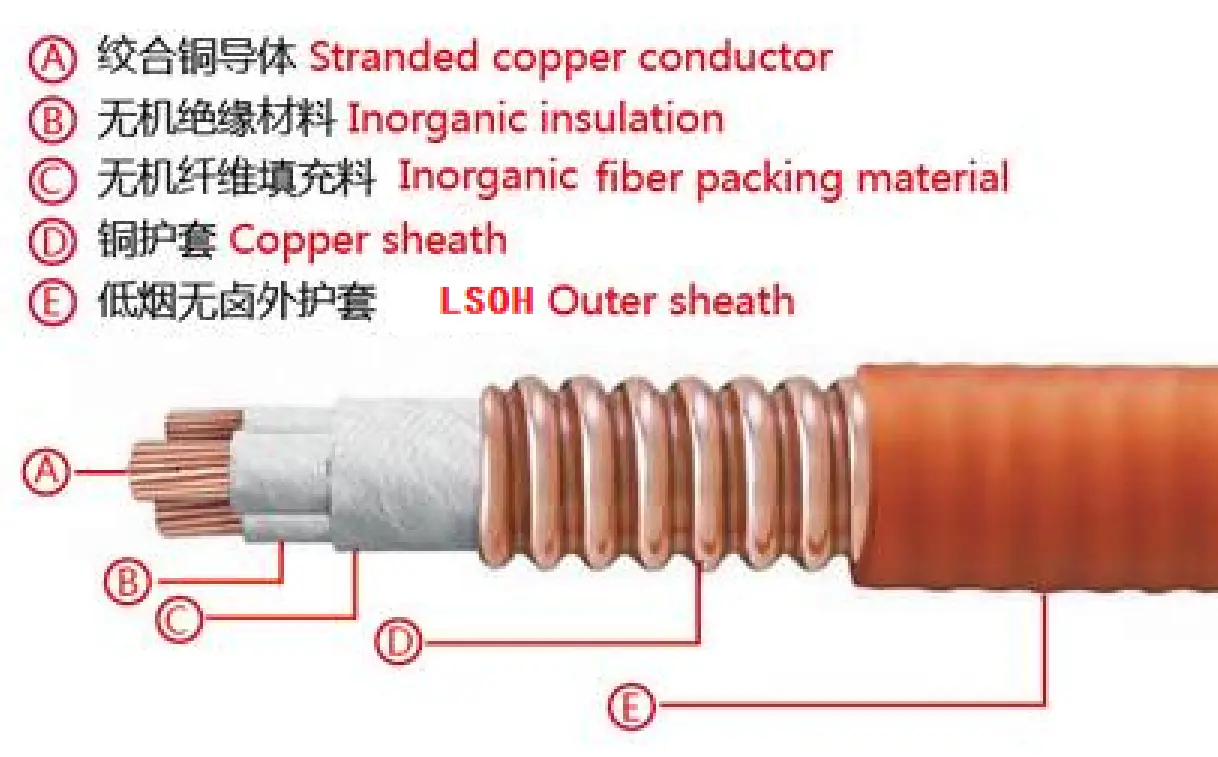

Estructura del producto

Construcción de cables y requisitos técnicos.

Conductor: Adopte el primer o segundo tipo de conductor de cobre recocido.

Capa aislante mineral: Se elabora envolviendo cinta de mica resistente al fuego u otras cintas aislantes minerales con funciones similares.

Conjunto de cables y capa protectora: Los núcleos del cable están rellenos herméticamente con materiales que poseen propiedades retardantes de llama e ignífugas, y la capa protectora está compuesta por una cinta retardante de llama y resistente al fuego adecuada envuelta alrededor.

Funda metálica de cobre: ​​Se produce utilizando tecnología de soldadura por arco de argón con tiras de cobre y corrugado.

Capa de revestimiento: Está hecha de material de revestimiento de poliolefina retardante de llama, libre de halógenos y con baja emisión de humo. Generalmente es naranja o mandarina, pero se puede seleccionar negro según las necesidades.

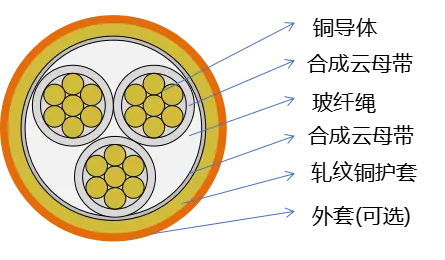

diagrama estructural

Parámetro de rendimiento

El voltaje nominal del cable de cobre corrugado ignífugo RTTZ es de 0,6/1 kV. El voltaje de prueba se establece en 3,5 kV y se aplica continuamente durante 5 minutos sin que se produzca ninguna interrupción durante este período. La temperatura de funcionamiento máxima permitida a largo plazo del conductor del cable es de 90 ℃.

Al tender cables, la temperatura ambiente no debe ser inferior a 0 ℃. El radio de curvatura mínimo es 12 veces el diámetro exterior del cable. La capa de aislamiento mineral está cuidadosamente elaborada utilizando múltiples capas de cinta de mica resistente al fuego.

A 20ºC, la resistencia del conductor debe cumplir estrictamente con los estándares especificados para conductores de cobre recocido tipo 1 o tipo 2 en GB/T 3956 e IEC 60228. A temperatura ambiente, la resistencia de aislamiento del cable no debe ser inferior a 100 MΩ·km.

En términos de pruebas de resistencia al fuego, cumple plenamente con los requisitos estándar de GB/T 34926. El método de prueba específico es el siguiente:

En primer lugar, realice pruebas C, W, Z de acuerdo con la norma BS 6387;

En segundo lugar, la prueba se realizará de acuerdo con las disposiciones de BS 8491;

En tercer lugar, realice una prueba de resistencia al fuego de acuerdo con GB/T 19216.21, con la temperatura controlada entre 950 y 1000 ℃, una duración de exposición al fuego de 180 minutos y un período de enfriamiento de 15 minutos. Durante este período, el cable no debe presentar cortocircuitos ni circuitos abiertos.

Método de representación del producto

Código de producto

Cable revestido de cobre corrugado con aislamiento mineral con cinta de mica………R

Funda exterior de poliolefina………………Y

Conductor de cobre .......................... T

Libre de halógenos y con bajo nivel de humo …………………WD (opcional)

Funda de cobre .......................... T

Ignífugos grados A/B/C... ZA/B/C

Cinta de mica................................................................................................Z

Tensión nominal …………………0,6/1

Especificaciones de cables

Precauciones para los cables

Instalación

Método de colocación: Puede ser colocado en túneles, zanjas de cables, bandejas, artesas y pozos, soportando tendido tanto visto como oculto. Para cables unipolares, está prohibido utilizar materiales conductores magnéticos (como alambre de hierro) para la fijación para evitar pérdidas por corrientes parásitas.

Doblez y luz: Controlar el radio de curvatura según las especificaciones del fabricante. Referencia para tramo de suspensión horizontal: Para diámetros exteriores ≤20 mm, el tramo es de 400 mm; para aquellos >20 mm, el tramo es de 800 mm. Para tramo de soporte vertical: Para diámetros exteriores ≤20 mm, el tramo es de 1500 mm; para aquellos >20 mm, el tramo es de 1000 mm.

Desenrollado y fijación: Desenrolle el cable según la dirección marcada en el carrete del cable para evitar torceduras; Consulte los requisitos anteriores para conocer el tramo de fijación dentro de la bandeja portacables.

Terminal y conector

Fabricación del terminal: Retire aproximadamente 300 mm de aislamiento del conductor final, engarce la punta del cable y use un megóhmetro para probar la resistencia del aislamiento entre la funda de cobre y el conductor, así como entre los conductores. Después de asegurarse de que la resistencia del aislamiento sea satisfactoria, aplique una funda termorretráctil para sellar.

Conectores intermedios: Se prefiere utilizar conectores terminados con una clasificación de resistencia al fuego consistente con la del cuerpo del cable. Durante la instalación in situ, es necesario garantizar el sellado y el aislamiento para reducir los puntos de fallo.

Operación y mantenimiento

Control de temperatura: Durante el funcionamiento normal, la temperatura del conductor no debe exceder los 90 ℃. Cuando el conductor no se puede tocar y no entra en contacto con materiales inflamables, la temperatura de la funda se puede elevar a 105 ℃.

Prueba de aislamiento: utilice regularmente un megger para probar la resistencia del aislamiento y garantizar que no haya humedad ni daños; la funda de cobre debe estar conectada a tierra de manera confiable para garantizar la seguridad.

Prevención y protección de pérdidas: evite rayar la funda con objetos afilados y agregue fundas protectoras al pasar a través de paredes/losas de piso para evitar daños mecánicos.

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
