Cable de alimentación no blindado con revestimiento LSZH aislado XLPE
  • Cable de alimentación no blindado con revestimiento LSZH aislado XLPECable de alimentación no blindado con revestimiento LSZH aislado XLPE

Cable de alimentación no blindado con revestimiento LSZH aislado XLPE

Tianjin Beida es un fabricante y proveedor chino de cables de alimentación no blindados con revestimiento LSZH aislado XLPE. Estos cables no producen halógenos al quemarse y generan muy poco humo. En caso de incendio, esto proporciona un tiempo de escape relativamente largo, lo que los hace adecuados para zonas densamente pobladas. Con sus excelentes características ambientales y de seguridad, se han convertido en una opción ideal para edificios públicos, complejos comerciales y otros lugares densamente poblados.

Los cables de alimentación no blindados con revestimiento LSZH aislados XLPE son productos de alta calidad que ofrece Tianjin Beida, somos un fabricante y proveedor confiable. Esta serie de cables utiliza aislamiento XLPE producido a través de un proceso de reticulación física, que no solo posee excelentes propiedades eléctricas (resistencia a temperaturas de hasta 90 ℃, con un límite superior de temperatura de funcionamiento 30 % más alto que los cables de PVC), sino que también logra un doble avance en retardo de llama y respeto al medio ambiente a través de la modificación de la estructura molecular. Su funda exterior está hecha de un material de poliolefina especialmente formulado, libre de halógenos y con bajo nivel de humo, que produce solo una pequeña cantidad de humo blanco durante la combustión, y su densidad de humo y transmisión de luz cumplen con los requisitos de nivel más alto de la norma GB/T 17651, lo que garantiza que la visibilidad en las escenas de incendio se mantenga dentro de un rango seguro.

Actualmente, la serie de cables de Beida ha formado una matriz de productos completa, que cubre todos los niveles de voltaje desde 0,6/1kV hasta 26/35kV, y todas las secciones transversales de conductor desde 1,5mm² hasta 1000mm². Entre ellos, el tipo WDZ-YJY es adecuado para ambientes interiores secos, mientras que el tipo WDZ-YJY23 tiene una fórmula de funda optimizada para ambientes húmedos, y el tipo WDZ-YJY43, con su diseño de capa impermeable longitudinal adicional, puede satisfacer las necesidades de escenarios especiales como corredores de tuberías subterráneas.


Estructura del producto

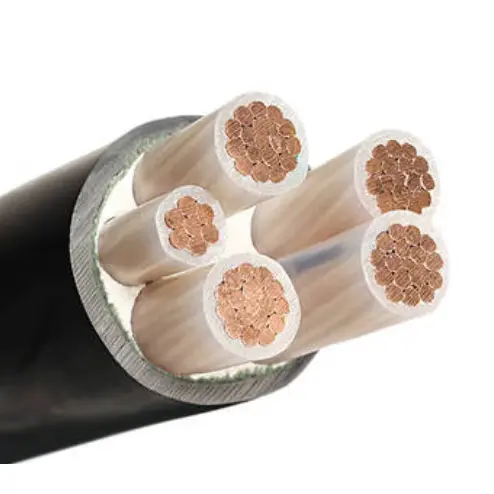

El cable de alimentación no blindado con revestimiento LSZH aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE y una funda de poliolefina LSOH.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008, para un área de sección transversal no superior a 6 mm2, una ronda sólida

Se puede utilizar un conductor, Clase 1 según IEC 60228 y GB/T 3956-2008.

Aislamiento: El espesor del aislamiento y las propiedades del material serán según IEC 60502 y GB/T 12706.


Color del núcleo: 1 núcleo: rojo, amarillo, verde, azul o negro

2 núcleos: rojo, azul o rojo, negro

3 núcleos: amarillo, verde, rojo o rojo, amarillo, azul

4 núcleos: amarillo, verde, rojo, azul o rojo, amarillo, azul, negro

5 núcleos: amarillo, verde, rojo, azul, negro o rojo, amarillo, azul, negro, verde

Más de 5 coes: núcleos blancos con número negro o acuerdo técnico con el cliente

Funda exterior: El espesor de la funda y las propiedades del material serán según IEC 60502 y GB/T 12706.

Cable retardante de llama: Se utilizará material de cubierta exterior de poliolefina LSOH retardante de llama. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Cable resistente al fuego: Se enrollarán dos capas de cinta de mica alrededor del conductor.

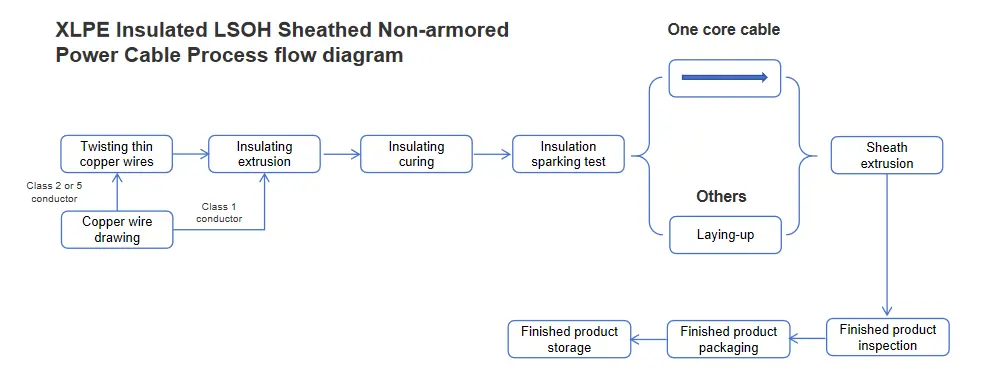

Diagrama de flujo del proceso

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Aplicación del producto

Para metro, túneles subterráneos, ingeniería de defensa aérea civil y otros edificios de fábrica importantes de ingeniería cerrada subterránea, laboratorios clave, centros de datos, plantas químicas, edificios de gran altura, hospitales, centros comerciales, escuelas, gimnasios, cines, estaciones de tren de alta velocidad/salas de espera de aeropuertos y otros lugares concurridos con altos requisitos de seguridad y corrosión.


Comparación con el cable revestido de PVC ordinario

personaje

Cable de baja emisión de humos libre de halógenos

cables de PVC

seguridad contra incendios

Cuando se quema, produce poco humo y el gas no es tóxico ni corrosivo.

Al quemarse produce una gran cantidad de gas tóxico y corrosivo (HCl) y una gran cantidad de humo blanco.

Desempeño ambiental

Tiene un excelente desempeño ambiental y no contiene halógenos después de la combustión.

No es amigable con el medio ambiente

Propiedades mecánicas y físicas.

Es más duro que el PVC, pero su resistencia al desgarro no es tan buena como la del PVC.

Es suave, tiene buenas propiedades de flexión y buena resistencia al desgarro.

costo

mayor costo

menor costo


Parámetro de rendimiento

El producto tiene una tensión nominal de 0,6/1 kV. Durante las pruebas, se aplicó un voltaje de prueba de hasta 3,5 kV y se mantuvo durante 5 minutos sin ninguna falla, lo que demuestra un rendimiento de aislamiento confiable. En cuanto a la resistencia del conductor, a 20 ℃, su valor de resistencia del conductor cumple estrictamente con los estándares IEC 60228 o GB/T 3956, lo que garantiza un rendimiento eléctrico estable.

En términos de adaptabilidad a la temperatura, el producto exhibe un rendimiento excelente, funcionando de manera estable en un amplio rango de temperaturas de -5 ℃ a +90 ℃. Incluso en condiciones de cortocircuito, puede soportar temperaturas de hasta +250 ℃ sin sufrir daños. En cuanto al rendimiento de flexión, el producto especifica un radio de flexión mínimo de 15 veces el diámetro exterior y un radio de flexión estático mínimo de 10 veces el diámetro exterior, lo que garantiza flexibilidad durante la instalación y el uso.

Además, el cable de alimentación no blindado con revestimiento LSZH aislado XLPE cumple con altos estándares en retardo de llama y resistencia al fuego. Su retardo de llama cumple con las normas IEC 60332 o GB/T 19666, previniendo eficazmente la propagación del fuego; su resistencia al fuego cumple con las normas IEC 60331 o GB/T 19666, lo que garantiza que mantenga cierta funcionalidad incluso en condiciones extremas como incendios. Al mismo tiempo, el valor de pH y la conductividad del producto cumplen estrictamente con las normas IEC 60754 y GB/T 19666-2019, su transmitancia de luz cumple con las normas IEC 61034 y GB/T 19666-2019, y su liberación total de gas ácido halógeno también cumple con las normas IEC 60754 y GB/T 19666-2019, lo que garantiza integralmente la seguridad y respeto al medio ambiente.


Capacidad de transporte de corriente en amperios (A)

Tipo

CU/XLPE/PVC; AL/XLPE/PVC

CU/XLPE/PVC; AL/XLPE/PVC

Número de núcleo

Núcleo único

núcleos múltiples

Área de sección transversal

,mm2

en el aire

en el aire

Cu

Alabama

Cu

Alabama

1.5

27

21

2.5

37

28

26

21

4

51

39

34

26

6

65

52

44

35

10

92

70

56

45

16

120

94

77

59

25

160

120

100

78

35

195

150

130

100

50

240

185

160

125

70

300

235

195

150

95

370

285

245

190

120

430

335

300

230

150

495

385

350

270

185

575

445

400

310

240

680

530

465

360

300

790

610

550

430

400

925

725

500

1075

845

630

1245

995

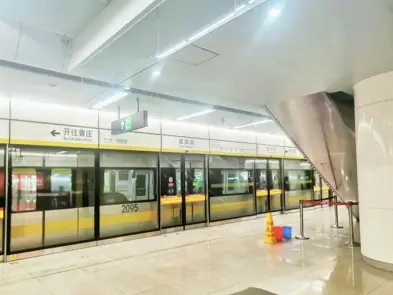

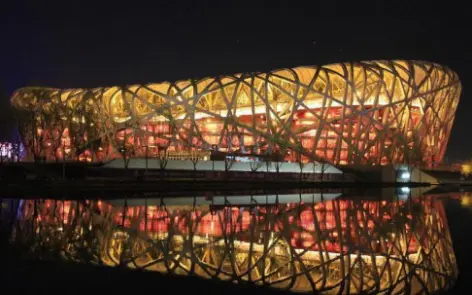

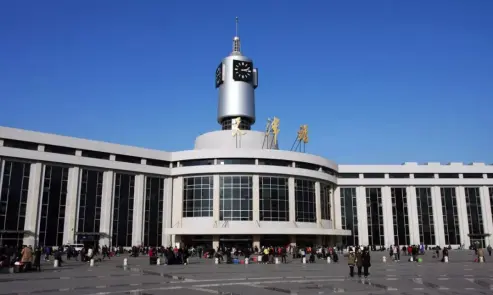

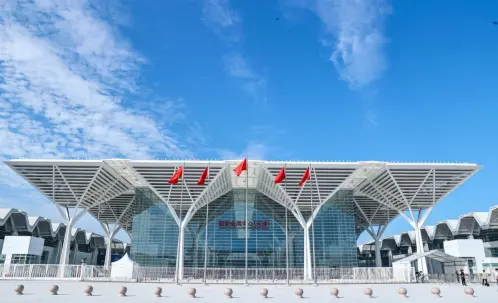

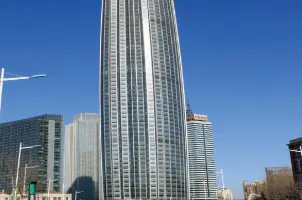

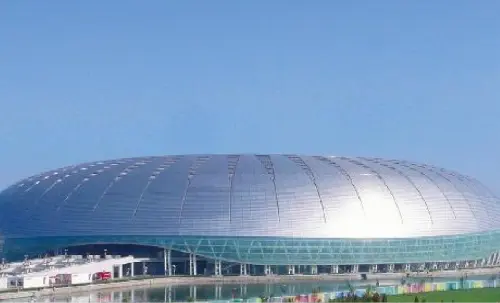

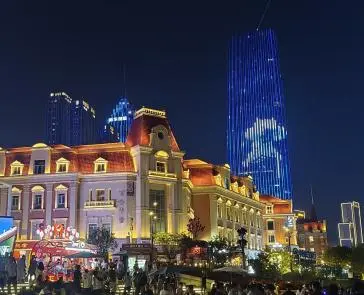

Casos sucesivos

Xlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power CableXlpe Insulated Lszh Sheathed Non Armored Power Cable

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.

Xlpe Insulated Lszh Sheathed Non Armored Power Cable
