Los cables flexibles de 1 núcleo con aislamiento de PVC H07V-K H07V-U H07V-R son adecuados para diversas instalaciones eléctricas. Beida, un fabricante líder de China, utiliza conductores de cobre de alta calidad y materiales aislantes de PVC en su producción, lo que da como resultado cables flexibles, duraderos y con una excelente conductividad.
Este cable unipolar aislado es adecuado para cableado fijo en hogares, sistemas de iluminación y equipos eléctricos. Tiene una tensión nominal de 450/750 V, es retardante de llama y cumple con las normas internacionales de seguridad y rendimiento.
El cable unipolar H07V que está compuesto por un conductor de cobre T1R y aislamiento de PVC sin plomo tiene certificación CE y tiene un rendimiento eléctrico y propiedades físicas mecánicas excelentes.
Conductor
H07V-U: Conductor de cobre desnudo sólido, que cumple con la norma EN 60228 cl-1, que proporciona una transmisión de corriente estable, adecuado para cableado fijo.
H07V-R: Conductor de cobre desnudo trenzado, que cumple con la norma EN 60228 cl-2, más adecuado para aplicaciones de cableado complejas, con buena resistencia a la tracción y rendimiento a la flexión.

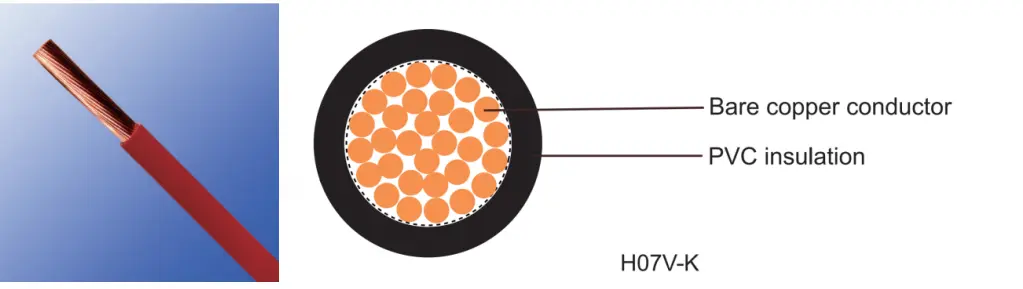

H07V-K: Conductor de cobre de hilo fino, conforme a la norma EN 60228 cl-5. Ofrece mayor flexibilidad, adecuado para entornos que requieren mayor flexibilidad, como equipos eléctricos móviles o ubicaciones que requieren un radio de curvatura mayor.
Capa de aislamiento
El material aislante del cable utiliza PVC sin plomo, que cumple con el estándar TI 2. Proporciona un buen rendimiento de aislamiento eléctrico y previene eficazmente la corrosión del ambiente externo, mejorando la vida útil y la seguridad del cable.
Los cables flexibles de 1 núcleo con aislamiento de PVC H07V-K H07V-U H07V-R se utilizan ampliamente en cableado fijo de bajo voltaje. ¿Por qué estos cables son una opción que vale la pena?
1. Rendimiento eléctrico
El voltaje nominal del producto es 450/750 V, lo que lo hace adecuado para la mayoría de los sistemas de distribución de energía de bajo voltaje civiles e industriales. El conductor de cobre tiene alta conductividad y baja resistencia, lo que resulta en una mínima pérdida de energía.
El aislamiento de PVC tiene buena rigidez dieléctrica, lo que previene eficazmente cortocircuitos y fugas.
2. Desempeño mecánico y ambiental
La capa aislante de PVC del cable tiene un cierto grado de resistencia al desgaste, resistencia al aceite y resistencia a la corrosión química. Su rango de temperatura de funcionamiento es de -5 °C a +70 °C, lo que lo hace adecuado para ambientes interiores secos o generales.
Nuestros cables aislados unipolares también poseen un cierto grado de retardo de llama, cumpliendo con los requisitos básicos de seguridad contra incendios.
3. Fácil instalación
Los tres modelos son fáciles de instalar.

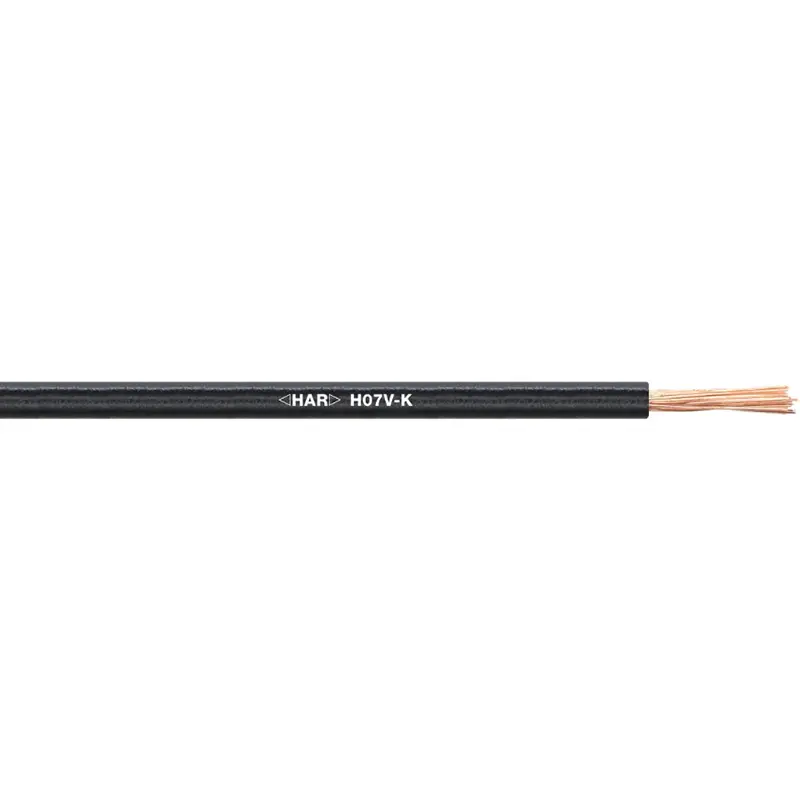

H07V-K tiene un conductor flexible, lo que lo hace suave y fácil de doblar, incluso en espacios reducidos o entornos de enrutamiento complejos.

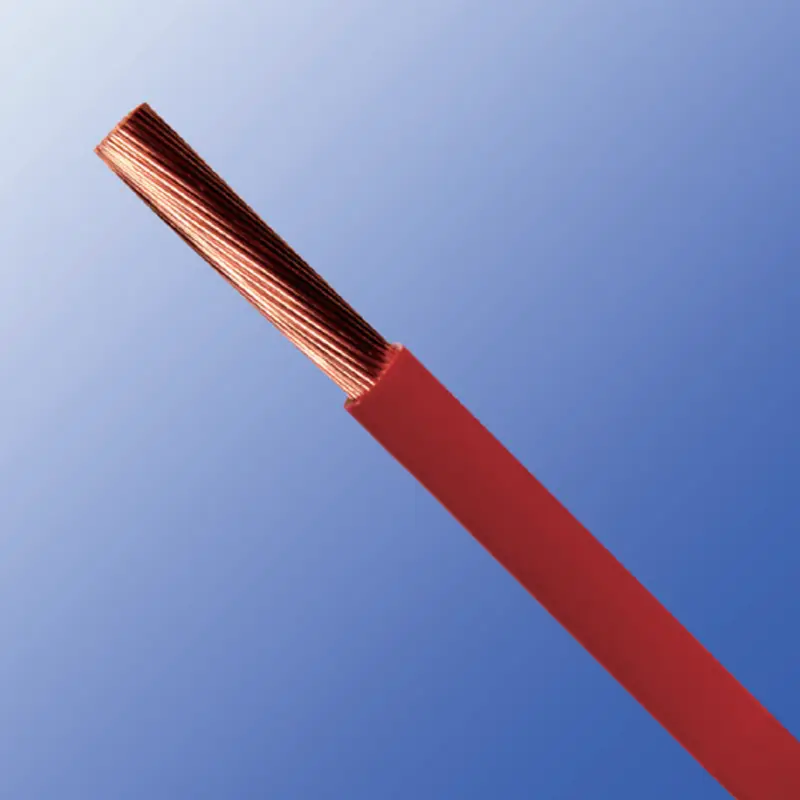

H07V-R tiene un conductor trenzado que combina flexibilidad y resistencia mecánica para una instalación conveniente en el sitio.

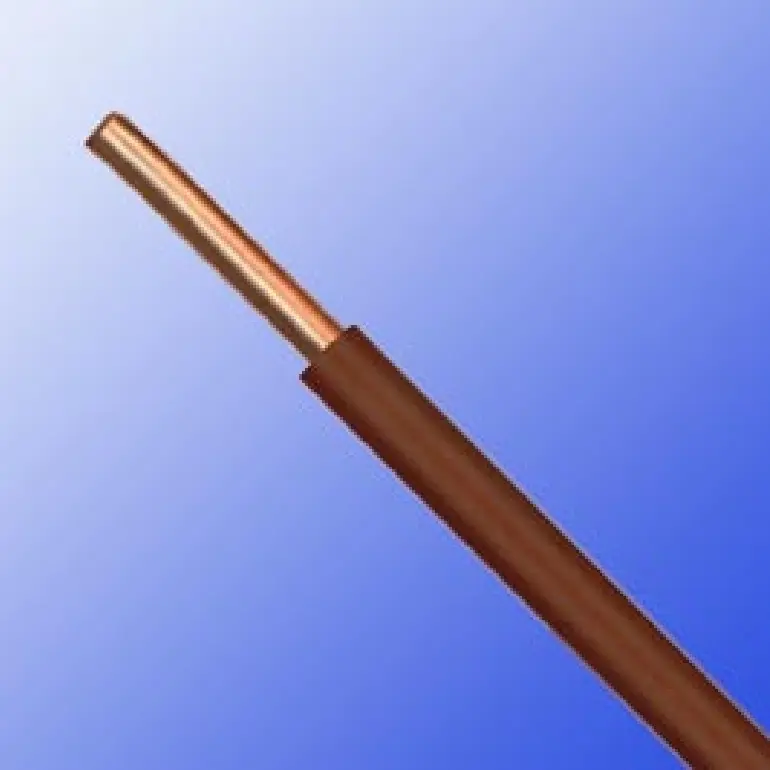

H07V-U tiene un conductor sólido, una estructura simple y es menos propenso a torcerse durante la instalación en línea recta.
La elección recomendada depende del escenario de aplicación real. Como fabricante confiable, Beida aprovecha su experiencia profesional para analizar las bases de selección y brindar recomendaciones.
▷H07V-U
Esta es la opción más básica y de menor costo. Debido a su único alambre de cobre grueso, tiene una fuerte capacidad de "conformación" y es muy estable cuando se pasa a través de conductos rectos.
Usos recomendados: Cableado oculto en reformas de viviendas (enchufes, interruptores), distribución eléctrica básica en edificios.
▷H07V-R
Se trata de un cable rígido, una versión mejorada del cable unipolar H07V-U. Cuando la demanda actual es alta y el área de la sección transversal del cable supera los 10 mm2, un solo hilo de cable de cobre tiene limitaciones. El alambre de cobre grueso debe dividirse en 7 o más hilos trenzados entre sí.
En resumen, el H07V-R conserva la estabilidad conductiva del cable rígido y al mismo tiempo es ligeramente más flexible que el tipo U.
Usos recomendados: Líneas de entrada de plantas industriales, líneas troncales de distribución de alta potencia, tendido de conductos de larga distancia.
▷H07V-K
Este tipo consta de docenas o incluso cientos de finos alambres de cobre, como mechones de cabello, y se pueden anudar fácilmente como una cuerda.
Punto clave: Muy resistente a las vibraciones. Si tu equipo vibra, debes elegir el tipo K.
Nota: Los extremos de los cables flexibles son propensos a deshilacharse. Durante la instalación se deben utilizar terminales prensados en frío (terminales europeos/terminales de clavija); no se pueden atornillar directamente debajo de los tornillos; de lo contrario, un mal contacto puede provocar fácilmente incendios.
Usos recomendados: armarios de control PLC, circuitos secundarios de cajas de distribución, cableado interno de electrodomésticos.
Tensión nominal: 450/750V
Tensión de prueba: 2500 V
Resistencia del conductor: consulte la siguiente hoja
Temperatura de trabajo: -5º C a +70º C
Temperatura de cortocircuito: +160 ºC
Retardante de llama: según IEC 60332-1-2
Radio de curvatura mínimo: 4* OD
Tamaño de la dimensión: consulte la siguiente hoja
|
Tipo |
Conductor |
Aislamiento |
Característica eléctrica |
|||
|
Área Nominal |
Estructura del conductor |
Espesor del aislamiento |
Diámetro total |
Resistencia del conductor a 20 ℃ máx. |
||
|
(mm) |
||||||
|
milímetros |
nº/mm |
milímetros |
mín. |
máx. |
Ω／km |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

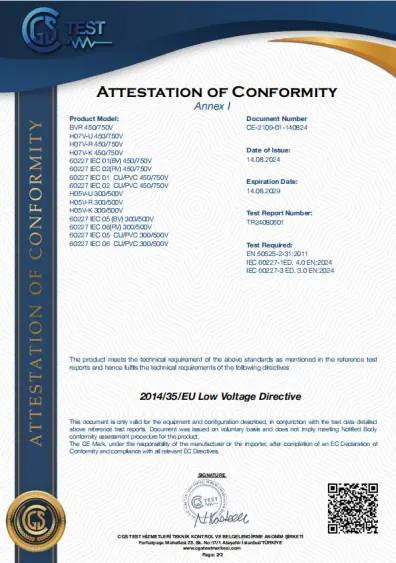

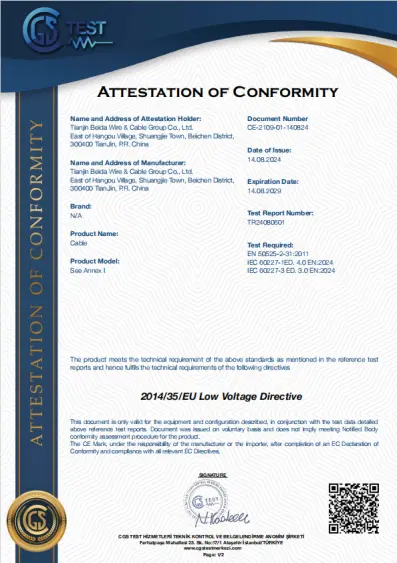

certificado CE
Estándar: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Entrega oportuna
Contamos con un sistema de producción eficiente con ciclos de producción cortos, lo que nos permite completar los pedidos en poco tiempo.
Gran inventario
Beida es un proveedor profesional y mantenemos un gran inventario en nuestro almacén, lo que nos permite realizar envíos con prontitud. Cualesquiera que sean las especificaciones de cable que necesite, podemos responder rápidamente.
Estándares de calidad
Nuestros productos se fabrican estrictamente de acuerdo con la norma EN 50525 y nuestra calidad está certificada a nivel mundial. Cada cable se somete a múltiples controles de calidad.

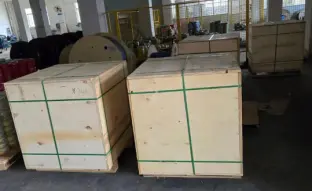

Opciones de embalaje
El embalaje de cables está disponible en forma de carrete o paquete, lo que ofrece opciones de transporte más flexibles y le permite elegir el método de embalaje más adecuado según sus necesidades reales.
Cables ignífugos y resistentes al fuego personalizados
Si tiene requisitos específicos, podemos producir cables ignífugos y resistentes al fuego de diferentes grados, garantizando una seguridad suficiente y un rendimiento mejorado de protección contra incendios incluso cuando los cables se utilizan en entornos especiales.
Detalles de empaquetado:
Está determinado por la cantidad y los requisitos que compre. Se puede negociar.
Puerto: Puerto de Tianjin
Entrega: Por mar, por aire, por expreso.
