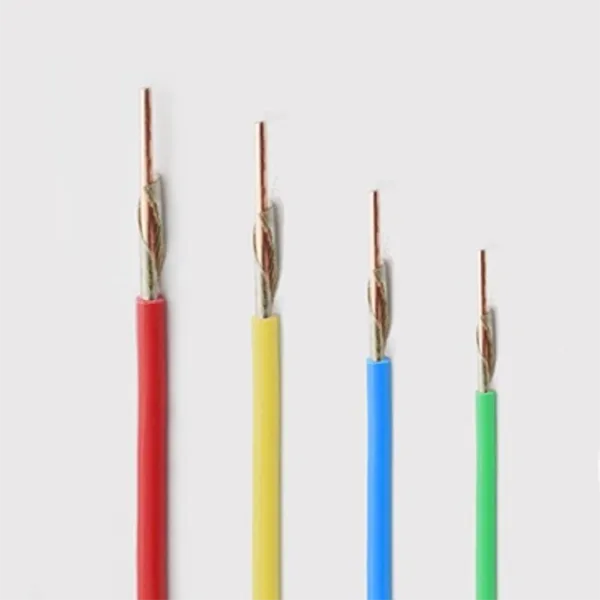

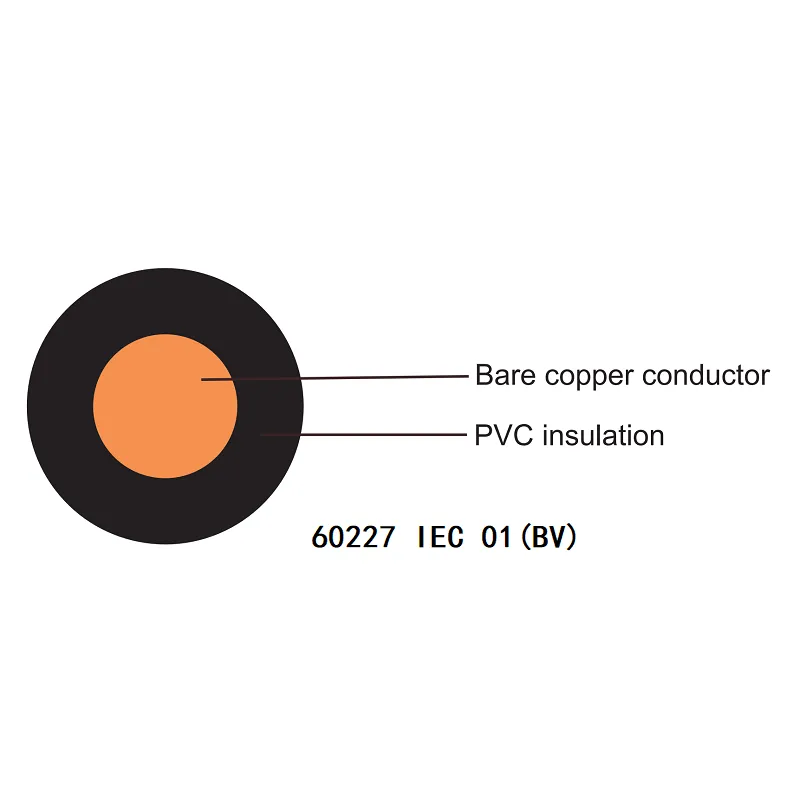

El cable de PVC de un solo núcleo Beida IEC 60227 consta de un conductor de cobre T1R y una capa de aislamiento de PVC sin plomo, conforme al estándar IEC, al estándar GB, al estándar británico, etc. El cable cuenta con certificación CE y tiene excelentes propiedades físicas eléctricas y mecánicas. Dependiendo de los requisitos del cliente, estos cables se someten a la prueba de propagación de llama vertical única IEC 60332-1 o a la prueba de propagación de llama de haz IEC 60332-3 (categoría A, B, C, D).
|
Tipo |
Conductor |
Aislamiento |
Característica eléctrica |
|||
|
Área Nominal |
Estructura del conductor |
Espesor del aislamiento |
Diámetro total |
Resistencia del conductor a 20 ℃ máx. |
||
|
(mm) |
||||||
|
milímetros |
nº/mm |
milímetros |
mín. |
máx. |
Ω／km |
|
|
60227IEC05 60227IEC05(BV) |
0.5 |
1/0,80 |
0.6 |
1.9 |
2.3 |
39.0 |
|
0.75 |
1/0.97 |
0.6 |
2.1 |
2.5 |
26.0 |
|
|
1 |
1/1.13 |
0.6 |
2.2 |
2.7 |
19.50 |
|
|
60227IEC06 60227IEC06(RV) |
0.5 |
16/0.20 |
0.6 |
2.1 |
2.5 |
39.00 |
|
0.75 |
24/0.20 |
0.6 |
2.2 |
2.7 |
26.00 |
|
|
1 |
32/0,20 |
0.6 |
2.4 |
2.8 |
19.50 |
|
|
Tipo |
Conductor |
Conductor de aislamiento |
Característica eléctrica |
|||
|
Área Nominal |
Estructura del conductor |
Espesor del aislamiento |
Diámetro total |
Resistencia del conductor a 20 ℃ máx. |
||
|
(mm) |
||||||
|
milímetros |
nº/mm |
milímetros |
mín. |
máx. |
Ω／km |
|
|
60227IEC01 60227IEC01(BV) |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
60227IEC02 60227IEC02(RV) |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|
|
Tipo |
Conductor |
Conductor de aislamiento |
Característica eléctrica |
|||
|
Área Nominal |
Estructura del conductor |
Espesor del aislamiento |
Diámetro total |
Resistencia del conductor a 20 ℃ máx. |
||
|
(mm) |
||||||
|
milímetros |
nº/mm |
milímetros |
mín. |
máx. |
Ω／km |
|
|
BVR |
2.5 |
19/0.40 |
0.8 |
- |
4.1 |
7.41 |
|
4 |
19/0.51 |
0.8 |
- |
4.8 |
4.61 |
|
|
6 |
19/0,63 |
0.8 |
- |
5.3 |
3.08 |
|
|
10 |
49/0,51 |
1.0 |
- |
7.3 |
1.83 |
|
|
16 |
49/0,63 |
1.0 |
- |
8.6 |
1.15 |
|
|
25 |
117/0,51 |
1.2 |
- |
10.2 |
0.727 |
|
|
35 |
163/0,51 |
1.2 |
- |
11.7 |
0.524 |
|
|
50 |
147/0,63 |
1.4 |
- |
13.9 |
0.387 |
|
|
70 |
209/0,63 |
1.4 |
- |
16 |
0.268 |
|
|
95 |
294/0,63 |
1.6 |
- |
18.2 |
0.193 |
|
|
120 |
369/0,63 |
1.6 |
- |
20.2 |
0.153 |
|
|
150 |
456/0,63 |
1.8 |
- |
22.5 |
0.124 |
|
|
185 |
570/0,63 |
2.0 |
- |
24.9 |
0.0991 |
|
450/750V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR
300/500 V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)
voltaje de prueba:
2500V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR
2000V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)
temperatura de funcionamiento: -5°C a +70°C
radio de curvatura:
12,5 x Ø：60227 IEC 02、60227 IEC 02（RV）、60227 IEC 06、60227 IEC 06（RV）、BVR
15 x Ø：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 05、60227 IEC 05（BV）
temperatura de cortocircuito: +160 ºC
Rendimiento retardante de llama: prueba de propagación de llama vertical para un solo conductor y prueba de propagación de llama vertical para conductores o cables agrupados instalados verticalmente (Clase A, B, C, D), que deberá cumplir con las normas IEC 60332, GB/T 19666, GB/T 18380 y cumplir con los requisitos del cliente.
Comportamiento al fuego: 750°C durante 90 minutos, de acuerdo con las normas IEC 60331, GB/T 19666, GB/T 19216
