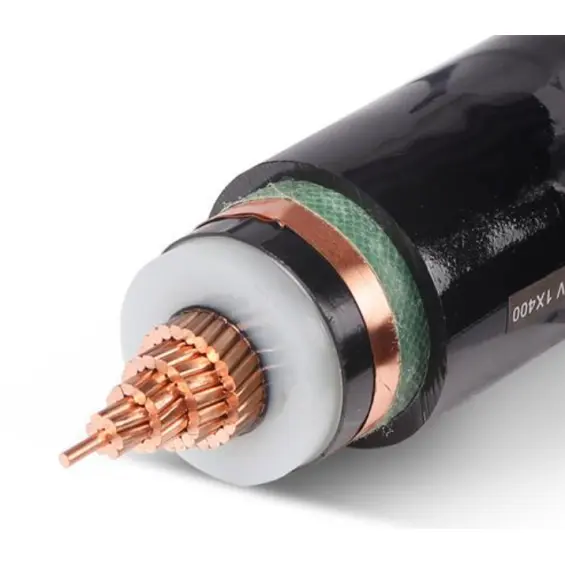

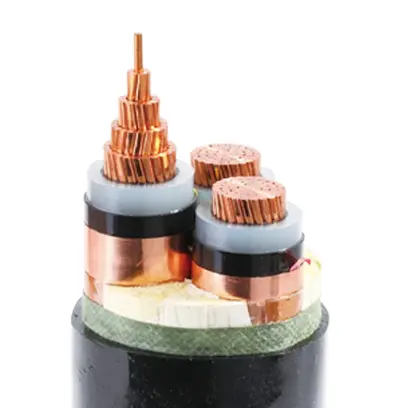

Cable MV no blindado con revestimiento de PVC aislado XLPE

Tianjin Beida es un fabricante y proveedor de cables de MT no blindados, aislados y revestidos de PVC con XLPE en China. Estos cables se utilizan ampliamente en sistemas de energía. Sirve como "arteria eléctrica" ​​de las redes eléctricas urbanas, empresas industriales y mineras y edificios de gran altura, y puede transmitir electricidad de alto voltaje de 10,35 kV desde las subestaciones a varios terminales eléctricos.

Selección de cables de media tensión.

1. Seleccione según el nivel de voltaje, el nivel de cable comúnmente utilizado es 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV; 26/35 kV.

2. Seleccione según la potencia del equipo o la corriente transmitida, calcule la corriente que el equipo necesita usar según la potencia del equipo y luego seleccione según la tabla de ampacidad del cable. Además, es necesario calcular la caída de tensión del cable utilizando la longitud del cable, y la caída de tensión no puede exceder el 5%.

Estructura del producto

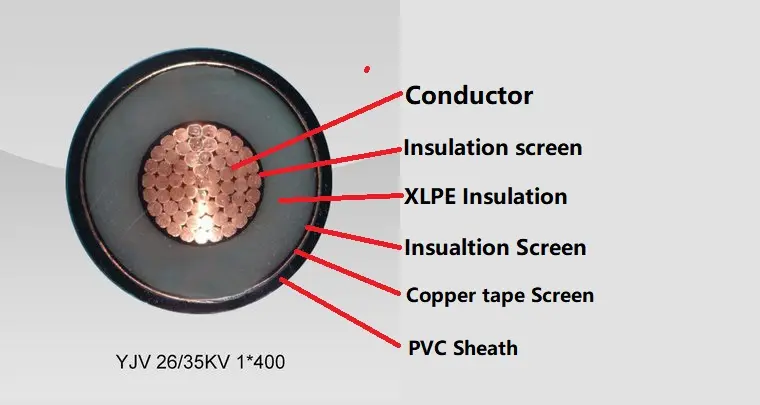

El cable MV no blindado con revestimiento de PVC aislado XLPE está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de cinta de acero y funda de PVC.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008.

Aislamiento: aislamiento XLPE, el espesor del aislamiento y las propiedades del material serán según IEC 60502-2 y GB/T 12706.2, GB/T 12706.3.

Blindaje del conductor: El blindaje del conductor estará compuesto de material no metálico semiconductor extruido y el material semiconductor extruido deberá estar estrechamente unido con el aislamiento.

Escudo de aislamiento: El escudo de aislamiento estará compuesto por una capa semiconductora no metálica y una capa metálica. Cada núcleo de cable aislado se extruirá directamente con una capa semiconductora no metálica combinada estrechamente con un núcleo de cable aislado o pelable. Luego, la capa protectora metálica se superpondrá fuera de la capa semiconductora no metálica y se cumplirán los requisitos de IEC 60502-2, GB/T 12706.2 y GB/T 12706.3.

Funda exterior: funda de PVC El espesor de la funda y las propiedades del material serán según IEC 60502.2 y GB/T 12706.

Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Parámetro de rendimiento

Tensión nominal: 3,6/6 kV a 18/30 kV; 26/35 kV

Voltaje de prueba: El voltaje de prueba de frecuencia industrial será 3.5U0 y la prueba se realizará durante 5 minutos sin fallas.

Temperatura máxima de funcionamiento del conductor: 90 ºC

Temperatura de cortocircuito: +250 ºC

Espesor del aislamiento:

Prueba completa de cables, garantía de calidad sin preocupaciones.

En las pruebas de rutina, la resistencia de CC del conductor, el voltaje de CA y la descarga parcial cumplen estrictamente con los estándares nacionales y los estándares IEC para garantizar un rendimiento excelente. En la prueba de muestreo, la estructura del conductor, el tamaño de la funda aislante y el alargamiento térmico cumplen con los estándares y la calidad es confiable. La prueba de tipo es más completa y cubre las propiedades mecánicas y físicas de la funda aislante, las propiedades eléctricas y las pruebas de retardante de llama individuales y en paquetes, todo en línea con los estándares GB/T e IEC, para su acompañamiento de seguridad de cables.

Condiciones de instalación del producto:

Cable de MT no blindado con aislamiento de PVC y aislamiento XLPE, la temperatura ambiente de instalación no debe ser inferior a 0º.

Radio mínimo de curvatura del cable en la instalación.

Compre ahora para una transmisión de energía más segura y eficiente

La elección del cable de alimentación no blindado con revestimiento de PVC y aislamiento de polietileno reticulado no solo es un compromiso con la alta calidad, sino también una garantía de funcionamiento estable a largo plazo. La durabilidad, los bajos costos de mantenimiento y la alta eficiencia de transmisión de este cable pueden generar ahorros de costos considerables para las empresas y mejorar significativamente la eficiencia general del sistema eléctrico. El uso a largo plazo del cable puede reducir en gran medida los costos de mantenimiento y reemplazo causados ​​por cortes de energía, proporcionando así un mayor retorno de la inversión para las empresas.
