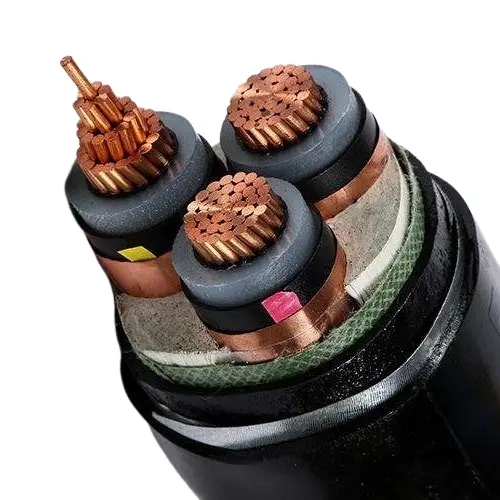

Cable STA MV con aislamiento XLPE y revestimiento de PVC

Este cable STA MV con aislamiento XLPE y revestimiento de PVC ofrecido por el proveedor profesional Beida, utiliza polietileno reticulado (XLPE) como material aislante, que tiene excelentes propiedades eléctricas, resistencia al calor y resistencia al envejecimiento. Combinado con una funda exterior de cloruro de polivinilo (PVC), mejora aún más la protección contra la humedad, la corrosión química y la abrasión física. La capa de armadura de cinta de acero proporciona al cable una alta resistencia a la compresión y al impacto, lo que le permite adaptarse a diversos entornos de tendido, como enterramiento directo, túneles y tuberías. Es especialmente adecuado para métodos de instalación que no requieren protección adicional de conductos y pueden enterrarse directamente bajo tierra.

En términos de niveles de voltaje, los productos cubren múltiples especificaciones de uso común, como 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV y 26/35KV, que pueden satisfacer las necesidades de diferentes escenarios de transmisión y distribución de energía de media tensión. El diseño de la estructura del cable es riguroso, cumple con los estándares nacionales relevantes y tiene buena estabilidad operativa y margen de seguridad a largo plazo.

Aplicaciones:

Los cables de alimentación blindados con cinta de acero, aislados con polietileno reticulado y revestidos de PVC se utilizan principalmente en distribución de energía urbana, redes eléctricas rurales, energía minera y sistemas de tránsito ferroviario debido a su protección con cinta de acero. Se utilizan para conectar equipos como subestaciones, gabinetes de distribución, transformadores y generadores. Este tipo de cable es adecuado para la transmisión de energía en redes de distribución eléctrica o instalaciones industriales. Puede enterrarse directamente bajo tierra o instalarse en zanjas o bandejas de cables. El cable puede soportar cierta presión pero no fuerza de tracción.

Estructura del producto

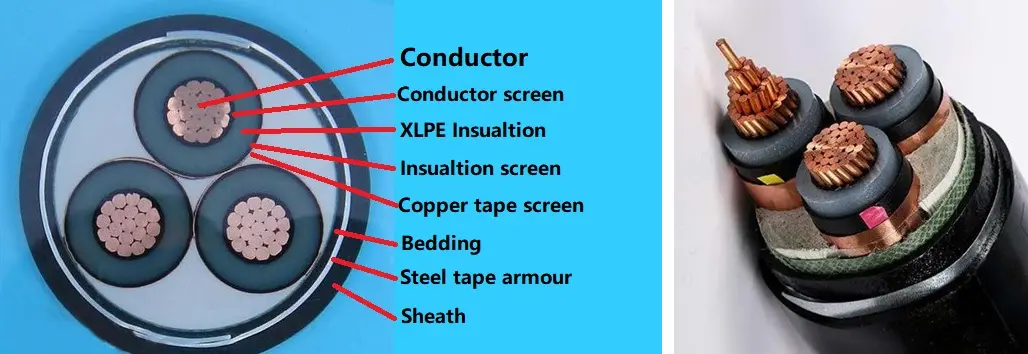

El cable STA MV con aislamiento XLPE y revestimiento de PVC está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de cinta de acero y funda de PVC.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008.

Aislamiento: Aislamiento de polietileno reticulado, el espesor del aislamiento y las propiedades del material serán según IEC 60502-2 y GB/T 12706.2, GB/T 12706.3.

Blindaje del conductor: El blindaje del conductor debe estar hecho de material no metálico semiconductor extruido, y el material semiconductor extruido debe estar firmemente adherido al aislamiento.

Blindaje de aislamiento: El escudo de aislamiento debe estar compuesto por una combinación de una capa semiconductora no metálica y una capa metálica. Se debe extruir directamente sobre cada núcleo aislado una capa semiconductora no metálica que esté firmemente unida al núcleo aislante o que pueda desprenderse. Luego, se debe envolver una capa protectora metálica alrededor de la capa semiconductora no metálica. Debe cumplir con las disposiciones de IEC 60502-2, GB/T 12706.2 y GB/T 12706.3.

Revestimientos interiores: Los revestimientos interiores serán extruidos. Los materiales deberán ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante.

Armadura de cinta de acero: En los cables multipolares la armadura se aplicará sobre un recubrimiento interior que cumpla con doble cinta de acero. Los cables unipolares para uso en a.c. Los sistemas consistirán en cinta de acero no magnética.

Funda exterior: funda de PVC. El espesor de la funda y las propiedades del material serán según IEC 60502.2 y GB/T 12706.

Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Parámetro de rendimiento

Tensión nominal: 3,6/6 kV a 18/30 kV; 26/35 kV

Voltaje de prueba: el voltaje de prueba de frecuencia eléctrica debe ser 3.5U0 y la prueba debe durar 5 minutos sin fallas.

Temperatura máxima de funcionamiento del conductor: 90 ºC

Temperatura de cortocircuito: +250 ºC

Espesor del aislamiento:

prueba de cables

Las pruebas de cables de rutina incluyen: 1) Prueba de resistencia de CC del conductor, que requiere que la resistencia de CC a 20 ºC cumpla con los requisitos de GB/T 3956-2008 e IEC 60228; 2) Prueba de voltaje CA, continua a un voltaje de 3,5 U0 durante 5 minutos, no debe haber averías; 3) Prueba de descarga parcial, realizada de acuerdo con GB/T 3048.12, no se debe generar ninguna descarga detectable que supere los 10 pC a un voltaje de 1,73 U0 y la sensibilidad de la prueba debe alcanzar 10 pC o más.

Las pruebas de muestreo incluyen principalmente: 1) Inspección de la estructura del conductor, que deberá cumplir con los requisitos de GB/T 3956-2008 e IEC 60228; 2) Las dimensiones estructurales del aislamiento, el revestimiento interior, la armadura de cinta de acero y la funda deberán cumplir con los requisitos de IEC 60502.2, GB/T 12706.2-2020 y GB/T 12706.3-2020; 3) Prueba de alargamiento térmico, que se realizará de acuerdo con GB/T 2951.21-2008 y el Capítulo 9 de IEC 60811-2-1, y los resultados cumplirán con las normas correspondientes.

Las pruebas de tipo cubren lo siguiente: las propiedades mecánicas y físicas y las propiedades eléctricas del aislamiento y la funda deben cumplir con los requisitos de IEC 60502.2, GB/T 12706.2-2020 y GB/T 12706.3-2020; la prueba de quemado de un solo cable debe cumplir con las disposiciones de GB/T 19666-2019 e IEC 60332; La prueba de retardante de llama incluida también debe cumplir con los requisitos de GB/T 19666-2019 e IEC 60332.

Condiciones de instalación del producto:

Temperatura ambiente durante la instalación del cable.

Para cables de alimentación con aislamiento de etileno reticulado y cubierta de PVC, la temperatura ambiente no debe ser inferior a 0°C durante la instalación.

Radio de curvatura mínimo durante la instalación del cable

Embalaje y entrega

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
