Cable SWA MV con revestimiento de PVC y aislamiento XLPE

Beida Group tiene más de 30 años de experiencia para ofrecer cables SWA MV con aislamiento XLPE y revestimiento de PVC. Podemos ser su fabricante y proveedor y ofrecer servicios personalizados.

Estructura del producto

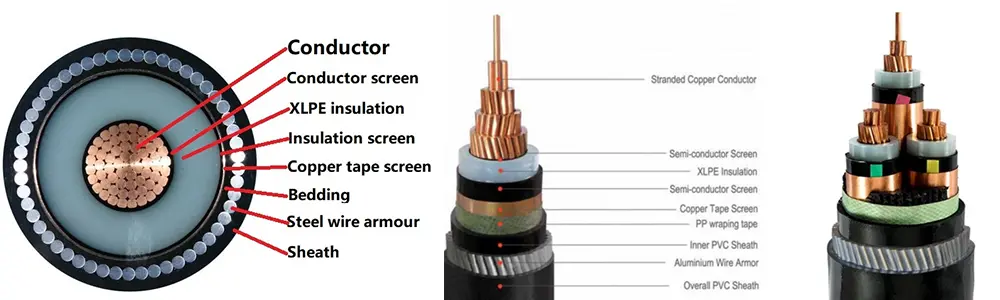

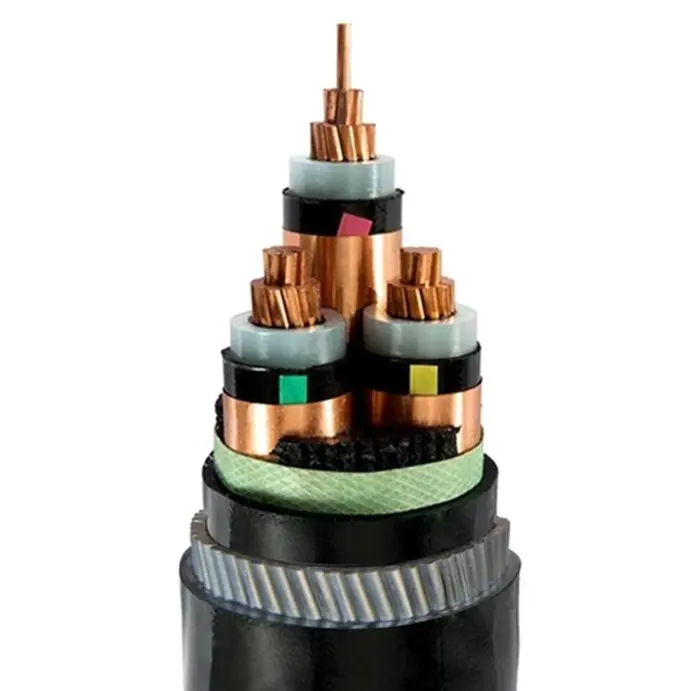

El cable SWA MV con aislamiento XLPE y revestimiento de PVC está compuesto por un conductor de cobre T1R, aislamiento XLPE, cinta envolvente de PVC, armadura de cables de acero y funda de PVC.

Conductor: Conductor de cobre o aluminio, redondo o perfilado, Clase 2 según IEC 60228

y GB/T 3956-2008.

Aislamiento: Aislamiento de polietileno reticulado, el espesor del aislamiento y las propiedades del material serán según IEC 60502-2 y GB/T 12706.2, GB/T 12706.3.

Blindaje del conductor: El blindaje del conductor debe estar compuesto de material semiconductor no metálico extruido, que debe estar firmemente unido al aislamiento.

Blindaje de aislamiento: El blindaje de aislamiento debe consistir en una combinación de una capa semiconductora no metálica y una capa metálica. Cada núcleo de cable aislado debe extruirse directamente con una capa semiconductora no metálica que esté firmemente unida al núcleo de cable aislado o que pueda despegarse. Luego, se debe superponer una capa protectora metálica y envolverla alrededor de la capa semiconductora no metálica, y debe cumplir con las disposiciones de IEC 60502-2, GB/T 12706.2 y GB/T 12706.3. Revestimientos internos: Los recubrimientos internos deben ser extruidos. Los materiales deberán ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante.

Armadura de alambres de acero: En los cables multipolares, la armadura se aplicará sobre una cubierta interior que cumpla con los alambres de acero. Los cables unipolares para uso en a.c. Los sistemas estarán compuestos por alambres de acero no magnéticos.

Funda exterior: funda de PVC. El espesor de la funda y las propiedades del material serán según IEC 60502.2 y GB/T 12706.

Cable ignífugo: Se utilizará material de cubierta exterior de PVC ignífugo. Los grados de retardantes de llama se pueden clasificar en tres categorías: grupo A, B y C.

Parámetro de rendimiento

Tensión nominal: 3,6/6 kV a 18/30 kV; 26/35 kV

Voltaje de prueba: El voltaje de prueba de frecuencia eléctrica debe ser 3.5U0 y la prueba debe durar 5 minutos sin ninguna falla.

Temperatura máxima de funcionamiento del conductor: 90 ºC

Temperatura de cortocircuito: +250 ºC

espesor del aislamiento:

Comparación entre cables de alimentación de media tensión armados con alambre de acero (YJV32, CU/XLPE/PVC/SWA/PVC) y armados con cinta de acero (YJV22, CU/XLPE/PVC/STA/PVC)

Sugerencias de selección:

1. Si el escenario implica principalmente soportar presión (como entierro directo, túneles subterráneos de servicios públicos) y no hay una fuerza de tracción significativa o una altura de caída alta, se recomienda una armadura de cinta de acero (YJV22, CU/XLPE/PVC/STA/PVC) por su mayor rentabilidad.

2. Si se trata de una colocación vertical, una gran luz, bajo el agua o una gran altura de caída, y es necesario resistir la fuerza de tracción axial, se debe preferir una armadura de alambre de acero (YJV32, CU/XLPE/PVC/SWA/PVC) para garantizar la seguridad operativa a largo plazo.

3. Ambos deben coincidir con el nivel de voltaje del sistema de media tensión, la sección transversal del conductor y los requisitos de protección del entorno de instalación (además se pueden personalizar requisitos especiales como resistencia a la corrosión y retardo de llama).

Detalles de empaquetado:

Está determinado por la cantidad y los requisitos que compre. Se puede negociar.

Puerto: Puerto de Tianjin

Entrega: Por mar, por aire, por expreso.
